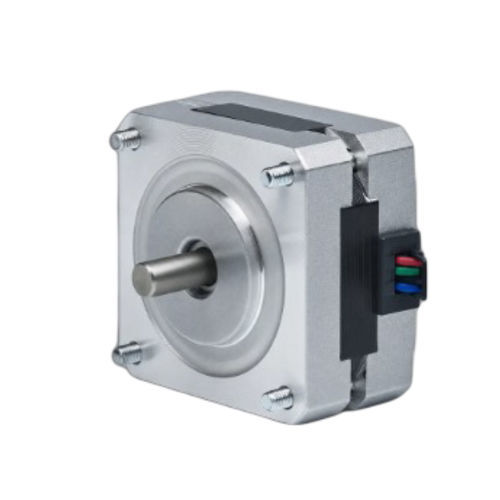

Шаговый 4-фазный двигатель 39BH25-048A-24

шаговый гибридныйNEMA 15

Обзор продукта
39BH25-048A-24 — это 39 мм (NEMA 15) 4-фазный гибридный шаговый двигатель, предназначенный для компактных систем прецизионного управления движением. Обеспечивает удерживающий момент 0,098 N·m (1 kg·cm) при длине корпуса 25 мм, номинальный ток 0,48 A на фазу. Рекомендуемый драйвер: CW215.

Ключевые характеристики

• Конфигурация 4 фазы с углом шага 1,8°
• Удерживающий момент: 0,098 N·m (1 kg·cm)
• Фланец: 39 мм (NEMA 15) — Длина корпуса: 25 мм — Диаметр вала: 5 мм
• Номинальный ток: 0,48 A/фаза — 4 выводa

Электрические характеристики (кратко)
Угол шага: 1,8° ± 5%
Удерживающий момент: 0,098 N·m (1 kg·cm)
Номинальный ток: 0,48 A/фаза
Количество фаз: 4
Количество выводов: 4
Диаметр вала: 5 мм
Размер фланца: 39 мм (NEMA 15)
Длина корпуса: 25 мм
Вес: 0,3 кг
Рекомендуемый драйвер: CW215

Чертежи и характеристики
Доступен механический чертеж для серии 39BH (39 мм / NEMA 15).
Доступна кривая «крутящий момент — скорость» для серии 39BH (график зависимости крутящего момента от скорости).

Технический паспорт продукта
Идентификатор: 39BH25-048A-24

Технические характеристики

• Серия / Модель: 39BH25
• Размер фланца: 39 мм (NEMA 15)
• Длина корпуса: 25 мм
• Количество фаз: 4
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 0,0981 N·m (1 kg·cm)
• Номинальный ток: 0,48 A/фаза
• Количество выводов: 4
• Диаметр вала: 5 мм
• Вес: 0,3 кг
• Рекомендуемый драйвер: CW215
