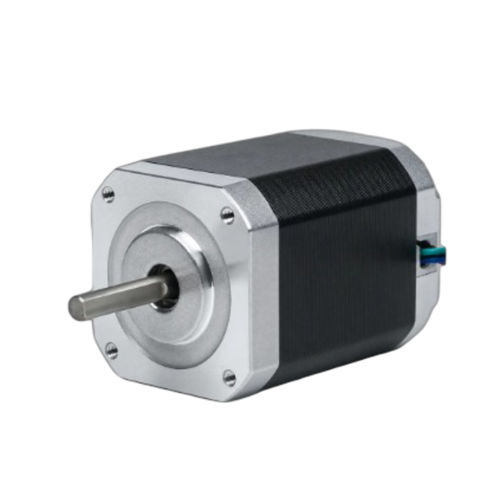

Шаговый гибридный двигатель 42BHH58-030A-21A

шаговый 2-фазныйNEMA 17

Обзор продукта
42BHH58-030A-21A — это 2‑фазный гибридный шаговый двигатель с рамой 42 мм (NEMA 17), обеспечивающий удерживающий момент 0,589 N·m (6 kg·cm) в корпусе длиной 58 мм. Номинальный ток: 0,3 A/фаза. Рекомендуемый драйвер: CW215.

Ключевые характеристики

• 2 фазы, угол шага 1,8° — удерживающий момент 6 kg·cm
• Номинальный ток: 0,3 A/фаза — рама 42 мм (NEMA 17)
• Длина корпуса 58 мм — диаметр вала 5 мм

Электрические характеристики
Угол шага: 1,8° ± 5%
Удерживающий момент: 0,589 N·m (6 kg·cm)
Номинальный ток: 0,3 A/фаза
Количество фаз: 2
Количество выводов: 4
Диаметр вала: 5 мм
Размер рамы: 42 мм (NEMA 17)
Длина корпуса: 58 мм
Вес: 0,9 кг
Рекомендуемый драйвер: CW215

Механика и характеристики
Чертеж и кривая момент‑скорость для серии 42BH предоставлены в ресурсах продукта. Механический чертеж соответствует серии 42BH (42 мм NEMA 17), доступна диаграмма характеристик момент‑скорость для серии.

Характеристики / технические спецификации

• Вариант модели: 42BHH58-030A-21A
• Серия: 42BHH58 / серия 42BH
• Фазы: 2
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 0,589 N·m (6 kg·cm)
• Номинальный ток: 0,3 A/фаза
• Количество выводов: 4
• Диаметр вала: 5 мм
• Размер рамы: 42 мм (NEMA 17)
• Длина корпуса: 58 мм
• Вес: 0,9 кг
• Рекомендуемый драйвер: CW215
