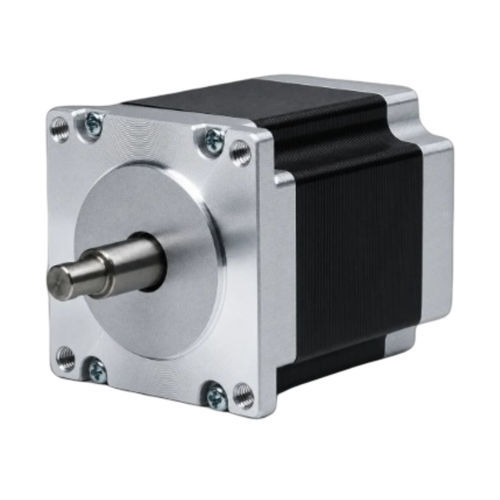

Шаговый 2-фазный двигатель 57BHM65-150A-21A

шаговый гибридный24 ВNEMA 23

Описание продукта
57BHM65-150A-21A — это 2-фазный гибридный шаговый двигатель с рамой 57 мм (NEMA 23), обеспечивающий удерживающий момент 0,883 N·m (9 kg·cm) в корпусе длиной 65 мм. Номинальный ток 1,5 A на фазу обеспечивает точное позиционирование в системах автоматизации и управления движением. Рекомендуемый драйвер: CW542.

Ключевые характеристики

• 2 фазы, шаг 0,9° — удерживающий момент 0,883 N·m (9 kg·cm)
• Номинальный ток 1,5 A/фаза — рамка 57 мм (NEMA 23)
• Компактный корпус 65 мм с валом 8 мм

Краткое содержание
Фазы: 2
Угол шага: 0,9°
Удерживающий момент: 0,883 N·m
Ток/фаза: 1,5 A
Диаметр вала: 8 мм
Количество выводов: 4

Электрические характеристики
Угол шага: 0,9° ±5%
Удерживающий момент: 0,883 N·m (9 kg·cm)
Номинальный ток: 1,5 A/фаза
Число фаз: 2
Количество выводов: 4
Диаметр вала: 8 мм
Размер рамки: 57 мм (NEMA 23)
Длина корпуса: 65 мм
Вес: 0,72 кг
Рекомендуемый драйвер: CW542

Механика и производительность
Длина корпуса: 65 мм (механические чертежи серии 57BH доступны)
Диаметр вала: 8 мм
Вес: 0,72 кг
Характеристики крутящий момент-скорость: кривая крутящий момент-скорость для серии 57BH доступна

Технические характеристики

• Семейство моделей: 57BH / 57BHM65
• Размер рамки: 57 мм (NEMA 23)
• Длина корпуса: 65 мм
• Угол шага: 0,9° (±5%)
• Число фаз: 2
• Номинальный ток: 1,5 A на фазу
• Удерживающий момент: 0,883 N·m (9 kg·cm)
• Диаметр вала: 8 мм
• Количество выводов: 4
• Вес: 0,72 кг
• Рекомендуемый драйвер: CW542
