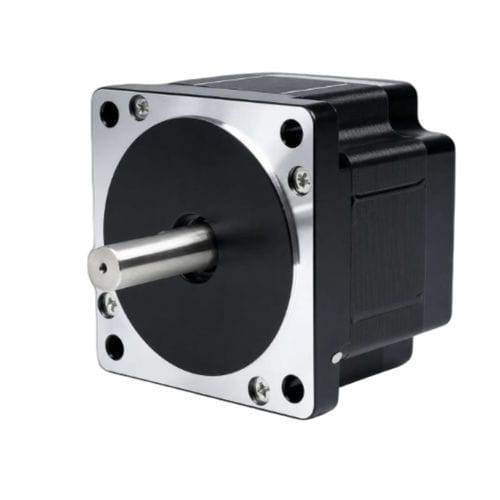

Шаговый 2-фазный двигатель 86BHH60-300A-37D

шаговый гибридныйNEMA 34

Обзор продукта
86BHH60 — компактный гибридный шаговый двигатель формата NEMA 34 с корпусом 60mm, обеспечивающий удерживающий момент 2,94 Н·м (30 kg·cm) при 3,0 A. Короткий корпус и вал диаметром 14mm подходят для компактных станков CNC, лазерных систем и оборудования pick-and-place.

Ключевые характеристики

• Удерживающий момент: 2,94 Н·м (30 kg·cm)
• Компактная длина корпуса 60mm
• Рама 86mm (NEMA 34)
• Диаметр вала: 14mm
• Рекомендуемый драйвер: CWD860H

Электрические характеристики (таблица)
Угол шага: 1,8° ±5%
Удерживающий момент: 2,94 Н·м (30 kg·cm)
Номинальный ток: 3,0 A/фаза
Количество фаз: 2
Количество выводов: 4
Диаметр вала: 14mm
Размер рамы: 86mm (NEMA 34)
Длина корпуса: 60mm
Вес: 1,7 kg
Рекомендуемый драйвер: CWD860H

Механический чертеж
Механический чертеж – серия 86BH (86mm (NEMA 34)) (иллюстрация доступна на странице продукта)

Кривая «крутящий момент — скорость»
Кривая крутящий момент—скорость (референтный график для серии; см. спецификации и графики для рабочих точек)

Технический паспорт продукта
Ссылка на паспорт: 86BHH60-300A-37D

Технические характеристики / спецификации

• Модель: 86BHH60
• Размер рамы: 86mm (NEMA 34)
• Длина корпуса: 60mm
• Угол шага: 1,8° (±5%)
• Удерживающий момент: 2,94 Н·м (30 kg·cm)
• Номинальный ток: 3,0 A/фаза
• Количество фаз: 2
• Количество выводов: 4
• Диаметр вала: 14mm
• Вес: 1,7 kg
• Рекомендуемый драйвер: CWD860H
