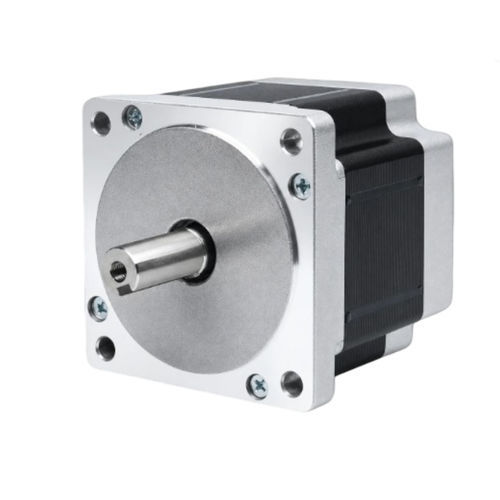

Шаговый гибридный двигатель 86BHH80-420E-32Jшаговый 4-фазныйNEMA 34
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- шаговый гибридный, шаговый 4-фазный
- Конструкция
- NEMA 34
- Интенсивность
4,5 A
- Момент
4,41 Nm
(3,252649 ft.lb)- Диаметр
12,7 mm
(0,5 in)
Описание
Обзор
86BHH80 — гибридный шаговый двигатель NEMA 34 (86 мм) с 4 фазами и длиной корпуса 80 мм, обеспечивающий удерживающий момент 4,41 N·m (45 kg·cm) при 4,5 A. Конфигурация 4 фазы, 8 проводов обеспечивает гибкие варианты подключения и более плавную подачу крутящего момента, подходит для тяжёлых фрезерных станков с ЧПУ, плазменных столов и гравировальных устройств.
Основные характеристики
Электрические характеристики (таблица)
Угол шага — 1,8° ± 5%
Номинальный ток — 4,5 A/фаза
Число фаз — 4
Число проводов — 8
Размер рамки — 86 мм (NEMA 34)
Длина корпуса — 80 мм
Вес — 2,4 кг
Механика / Производительность
Чертежи серии 86BH и графики «крутящий момент — скорость» доступны на странице продукта для помощи при интеграции и подборе.
Технические характеристики
86BHH80 — гибридный шаговый двигатель NEMA 34 (86 мм) с 4 фазами и длиной корпуса 80 мм, обеспечивающий удерживающий момент 4,41 N·m (45 kg·cm) при 4,5 A. Конфигурация 4 фазы, 8 проводов обеспечивает гибкие варианты подключения и более плавную подачу крутящего момента, подходит для тяжёлых фрезерных станков с ЧПУ, плазменных столов и гравировальных устройств.
Основные характеристики
- Удерживающий момент: 4,41 N·m (45 kg·cm)
- 4 фазы, 8 проводов для гибкого подключения
- Рамка 86 мм (NEMA 34), длина корпуса 80 мм
- Диаметр вала: 12,7 мм
- Рекомендуемый драйвер: CWD860H
Электрические характеристики (таблица)
Угол шага — 1,8° ± 5%
Номинальный ток — 4,5 A/фаза
Число фаз — 4
Число проводов — 8
Размер рамки — 86 мм (NEMA 34)
Длина корпуса — 80 мм
Вес — 2,4 кг
Механика / Производительность
Чертежи серии 86BH и графики «крутящий момент — скорость» доступны на странице продукта для помощи при интеграции и подборе.
Технические характеристики
- Модель: 86BHH80
- Диаметр вала: 12,7 мм
- Угол шага: 1,8° ± 5%
- Удерживающий момент: 4,41 N·m (45 kg·cm)
- Номинальный ток: 4,5 A/фаза
- Число фаз: 4
- Число проводов: 8
- Вес: 2,4 кг
- Рекомендуемый драйвер: CWD860H
- Справка datasheet: 86BHH80-420E-32J
