Бесщеточный двигатель CW80BLMC80-704L870-00
DC3-фазныйBLDC

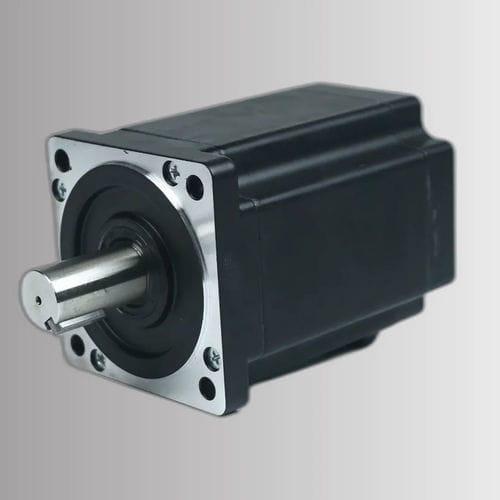

Бесщеточный двигатель - CW80BLMC80-704L870-00 - NEOTON MOTOR - DC / 3-фазный / BLDC
Бесщеточный двигатель - CW80BLMC80-704L870-00 - NEOTON MOTOR - DC / 3-фазный / BLDC
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
DC, 3-фазный, бесщеточный, BLDC
Напряжение
100 V
Количество полюсов
4 полюса
Применение
для промышленного применения, для робототехники
Другие характеристики
высокоскоростной, высокоточный, NEMA, для регулирования движения, с бесщеточным мотором пост. тока
Мощность

0,7 kW
(0,95 hp)

Интенсивность

7,5 A

Момент

МИН.: 0,96 Nm
(0,70806 ft.lb)

МАКС.: 1,92 Nm
(1,416119 ft.lb)

Скорость вращения

7 000 rpm
(43 982,2972 rad.min-1)

Диаметр

80 mm
(3,15 in)

Описание

Обзор
CW80BLMC80-704L870-00 — это 80 мм (NEMA 32) трехфазный бесколлекторный DC‑двигатель (BLDC) мощностью 704 Вт при питании 100 ±5% VDC и номинальной скорости 7000 об/мин. Предназначен для промышленной автоматизации, робототехники и систем прецизионного управления движением, где требуются компактные размеры и высокая скорость.

Ключевые характеристики
  • Номинальная мощность 704 Вт
  • Питающее напряжение 100 ±5% VDC
  • Номинальный крутящий момент 0,96 Nm при 7000 об/мин
  • Размер корпуса: 80 мм (NEMA 32)
  • Трехфазная бесколлекторная схема для плавного вращения

Краткие технические данные
Номинальная мощность: 704 Вт
Номинальное напряжение: 100 ±5% VDC
Номинальная скорость: 7000 об/мин
Номинальный крутящий момент: 0,96 Nm
Номинальный ток: 7,5 A
Размер корпуса: 80 мм (NEMA 32)
Номер детали: CW80BLMC80-704L870-00

Электрические характеристики
Полюса — 4
Фазы — 3
Номинальное напряжение — 100 ±5% VDC
Номинальная мощность — 704 Вт
Номинальная скорость — 7000 об/мин
Номинальный крутящий момент — 0,96 Nm
Номинальный ток — 7,5 A
Макс. крутящий момент — 1,92 Nm
Постоянная напряжения — TBD ±5% V/kRPM
Сопротивление линии — TBD ±5% Ω (20℃)
Индуктивность линии — TBD ±10% mH
Сопротивление изоляции — 100 MΩ @ 500 VDC
Класс изоляции — F (155℃)
Вес — TBD kg
Размер корпуса — 80 мм (NEMA 32)
Номер детали — CW80BLMC80-704L870-00

Механика и характеристики
Доступен механический чертеж для серии 80 мм BLDC‑двигателей. Для CW80BLMC80-704L870-00 предоставлена специфическая диаграмма «крутящий момент — скорость» для поддержки интеграции системы и настройки управления.

Технические особенности
  • Номер детали: CW80BLMC80-704L870-00
  • Серия: 80BLMC Series
  • Размер корпуса: 80 мм (NEMA 32)
  • Номинальная мощность: 704 Вт
  • Номинальное напряжение: 100 ±5% VDC
  • Номинальная скорость: 7000 об/мин
  • Номинальный крутящий момент: 0,96 Nm
  • Номинальный ток: 7,5 A
  • Макс. крутящий момент: 1,92 Nm
  • Полюса: 4
  • Фазы: 3
  • Сопротивление изоляции: 100 MΩ @ 500 VDC
  • Класс изоляции: F (155℃)
  • Механический чертеж: доступен
  • Кривая крутящий момент‑скорость: доступна для CW80BLMC80-704L870-00
