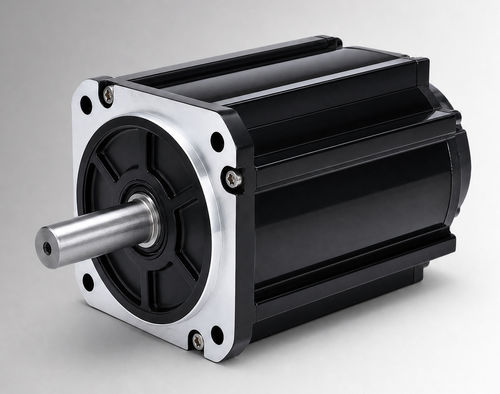

Бесщеточный двигатель CW130BLBT-05030-L5-H

DCBLDC72 В

Обзор продукта
CW130BLBT-05030-L5-H — это бесщеточный DC-двигатель с рамой 130 мм, номинальная мощность 1550 W, 72VDC, номинальный момент 5 N·m при 3000 rpm. Предназначен для оценки OEM и системной интеграции в приводах электро-гидравлических насосов, мобильных функциях и проектах по обновлению с щеточными двигателями. Также применим для компактного промышленного оборудования и вспомогательных приводов при подтверждении проектных параметров: напряжение, нагрузка, рабочий цикл, интерфейс монтажа и условия окружающей среды.

Ключевые особенности

• Номинальная мощность: 1550 W
• Номинальное напряжение: 72VDC
• Номинальный момент: 5 N·m при 3000 rpm
• Номинальный ток: 26±10% Arms

Краткие характеристики

• Номинальная мощность: 1550 W
• Номинальное напряжение: 72VDC
• Номинальный момент: 5 N·m
• Номинальная скорость: 3000 rpm
• Номинальный ток: 26±10% Arms
• Размер рамы: 130mm

Электрические и механические характеристики
Номинальная мощность — 1550 W
Номинальное напряжение — 72VDC
Номинальный момент — 5 N·m
Номинальная скорость — 3000 rpm
Номинальный ток — 26±10% Arms
Размер рамы — 130mm
Константа момента — 0.20±10% N·m/A
Инерция ротора — 12±10% kg·m² × 10⁻⁴
Обратная ЭДС — 11.8±10% V/krpm
Индуктивность линии — Не указана; допуск ±10%
Сопротивление линии — Не указано; допуск ±10%
Длина корпуса (L) — 119 mm
Длина корпуса с тормозом (LB) — 166 mm
Вес — 6/7.8 kg
Элемент обратной связи (опция) — Магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опционально)
Сопротивление изоляции — DC500V, >20 MΩ (класс F)
Диэлектрическая прочность — 800VAC/1s/5mA
Условия эксплуатации — Температура: -20 до 40°C (опционально -40 до 40°C); Влажность: 20% до 80% RH (без конденсации); высота ниже 1000 м (понижение при превышении указанных диапазонов температуры или высоты)
Степень защиты — IP54 (IP65 опционально)
Номер детали — CW130BLBT-05030-L5-H

Механические чертежи и графики

• Механический чертеж — 130mm стандартная конструкция (изображение доступно)
• Механический чертеж — 130mm конструкция с принудительным охлаждением (изображение доступно)
• Характеристики «крутящий момент-скорость» (изображение доступно)

Технические характеристики

• Номинальная мощность: 1550 W
• Номинальное напряжение: 72VDC
• Номинальный момент: 5 N·m
• Номинальная скорость: 3000 rpm
• Номинальный ток: 26±10% Arms
• Размер рамы: 130mm
• Длина корпуса (L): 119 mm
• Длина корпуса с тормозом (LB): 166 mm
• Вес: 6/7.8 kg
• Константа момента: 0.20±10% N·m/A
• Обратная ЭДС: 11.8±10% V/krpm
• Инерция ротора: 12±10% kg·m² × 10⁻⁴
• Степень защиты: IP54 (IP65 опционально)
• Сопротивление изоляции: DC500V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800VAC/1s/5mA
• Варианты обратной связи: Магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опционально)
• Номер детали: CW130BLBT-05030-L5-H
