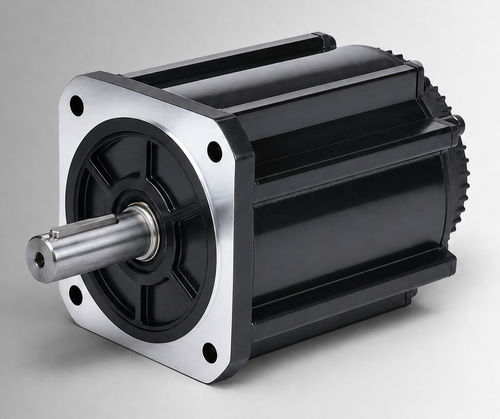

Бесщеточный двигатель CW180BLBT-19020-L6-H

DCBLDC96 В

Обзор продукта
CW180BLBT-19020-L6-H — бесщёточный постоянного тока мотор с корпусом 180 мм, номиналом 4000 W, 96 VDC, 19 N·m при 2000 об/мин. Предназначен для оценки OEM и системной интеграции в приводах электро-гидравлических насосов, мобильных рабочих функциях и проектах модернизации с щёточных двигателей; может рассматриваться для компактного промышленного оборудования и вспомогательных приводов при подтверждении напряжения, нагрузки, режима работы, интерфейса установки и условий окружающей среды проекта.

Ключевые характеристики

• Номинальная мощность: 4000 W
• Номинальное напряжение: 96 VDC
• Номинальный момент: 19 N·m при 2000 об/мин
• Номинальный ток: 50±10% Arms

Краткие характеристики

• Габарит корпуса: 180 mm
• Номинальная скорость: 2000 об/мин
• Константа момента: 0.38±10% N·m/A
• Инерция ротора: 90±10% kg·m² × 10⁻⁴
• Обратная ЭДС: 23±10% V/krpm
• Класс защиты: IP54 (IP65 опционально)

Электрические и механические характеристики (таблица)
Параметр — Значение
Номинальная мощность — 4000 W
Номинальное напряжение — 96 VDC
Номинальный момент — 19 N·m
Номинальная скорость — 2000 об/мин
Номинальный ток — 50±10% Arms
Размер корпуса — 180 mm
Константа момента — 0.38±10% N·m/A
Инерция ротора — 90±10% kg·m² × 10⁻⁴
Обратная ЭДС — 23±10% V/krpm
Индуктивность линии — Не указана; допуск ±10%
Сопротивление линии — Не указано; допуск ±10%
Длина корпуса (L) — 226 mm
Длина корпуса с тормозом (LB) — 319 mm
Вес — 22.7 kg (без тормоза) / 34 kg (с тормозом)
Элемент обратной связи (опция) — Магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опционально)
Сопротивление изоляции — DC500V, >20 MΩ (Класс F)
Диэлектрическая прочность — 800 VAC / 1 s / 5 mA
Условия эксплуатации — Температура: -20 до 40°C (−40 до 40°C опция); Влажность: 20%–80% RH (без конденсата); высота < 1000 м (необходимо понижение при превышении температуры/высоты)
Класс защиты — IP54 (IP65 опционально)
Номер детали — CW180BLBT-19020-L6-H

Механика и графики производительности
Для стандартных и с вентиляторным охлаждением исполнений 180 мм предоставлены механические чертежи и кривые «крутящий момент — скорость» для оценки характеристик.

Технические характеристики

• Модель / Номер детали: CW180BLBT-19020-L6-H
• Размер корпуса: 180 mm
• Номинальная мощность: 4000 W
• Номинальное напряжение: 96 VDC
• Номинальный момент: 19 N·m
• Номинальная скорость: 2000 об/мин
• Номинальный ток: 50±10% Arms
• Константа момента: 0.38±10% N·m/A
• Инерция ротора: 90±10% kg·m² × 10⁻⁴
• Обратная ЭДС: 23±10% V/krpm
• Индуктивность/сопротивление линии: не указаны (допуск ±10%)
• Длина корпуса (L): 226 mm; с тормозом (LB): 319 mm
• Вес: 22.7 kg (без тормоза) / 34 kg (с тормозом)
• Опции обратной связи: Магнитный Холл; Холл + инкрементальный энкодер 2500 линий (опционально)
• Сопротивление изоляции: DC500V, >20 MΩ (Класс F)
• Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
• Условия эксплуатации: -20 до 40°C (−40 до 40°C опция); влажность 20%–80% RH без конденсата; высота < 1000 м (понижение при превышении)
• Класс защиты: IP54 (IP65 опционально)
