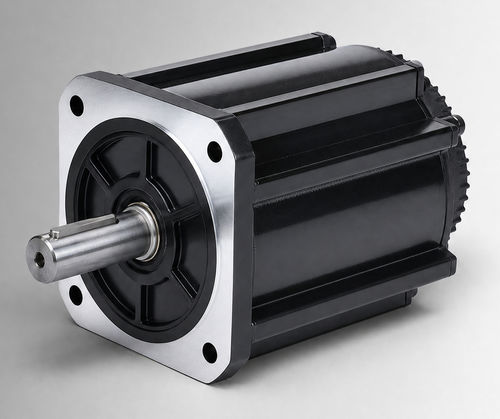

Бесщеточный двигатель CW180BLBT-15015-L5-H

DCBLDC72 В

Обзор продукта
CW180BLBT-15015-L5-H — бесщеточный DC-двигатель с рамой 180 мм, номинальная мощность 2350 W, 72 VDC, номинальный момент 15 N·m при 1500 rpm. Предназначен для оценки OEM и интеграции в систему, подходит для приводов электро-гидравлических насосов, мобильных рабочих функций и модернизаций со щеточными DC-двигателями; может использоваться в компактном промышленном оборудовании и вспомогательных приводах при подтверждении напряжения, нагрузки, режима работы, интерфейса установки и условий окружающей среды для проекта.

Ключевые характеристики

• Номинальная мощность: 2350 W
• Номинальное напряжение: 72 VDC
• Номинальный момент: 15 N·m @ 1500 rpm
• Номинальный ток: 42±10% Arms

Краткие характеристики (резюме)

• Размер рамы: 180 mm
• Номинальная скорость: 1500 rpm
• Постоянная момента: 0.35±10% N·m/A
• Инерция ротора: 60±10% kg·m² × 10⁻⁴
• Обратно-ЭДС: 21.4±10% V/krpm

Электрические и механические характеристики
Номинальная мощность : 2350 W
Номинальное напряжение : 72 VDC
Номинальный момент : 15 N·m
Номинальная скорость : 1500 rpm
Номинальный ток : 42±10% Arms
Размер рамы : 180 mm
Постоянная момента : 0.35±10% N·m/A
Инерция ротора : 60±10% kg·m² × 10⁻⁴
Обратно-ЭДС : 21.4±10% V/krpm
Индуктивность линии : Не указана; допуск ±10%
Сопротивление линии : Не указано; допуск ±10%
Длина корпуса (L) : 170 mm
Длина корпуса с тормозом (LB) : 264 mm
Вес : 14.5/32 kg
Элемент обратной связи (опция) : Магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опционально)
Сопротивление изоляции : DC500V, >20 MΩ (класс F)
Диэлектрическая прочность : 800VAC/1s/5mA
Условия эксплуатации : Температура: -20 до 40°C (опция -40 до 40°C); Влажность: 20% до 80% RH (без конденсата); высота ниже 1000 м (необходимо понижение мощности при превышении указанных диапазонов)
Класс защиты : IP54 (IP65 опционально)
Номер детали : CW180BLBT-15015-L5-H

Механические и эксплуатационные иллюстрации
Предоставляются механические чертежи и графики характеристик «крутящий момент–скорость» для стандартной конструкции 180 мм и конструкции 180 мм с воздушным охлаждением для поддержки решений по установке и интеграции в систему.

Технические спецификации

• Модель / Номер детали: CW180BLBT-15015-L5-H
• Размер рамы: 180 mm
• Номинальная мощность: 2350 W
• Номинальное напряжение: 72 VDC
• Номинальный момент: 15 N·m @ 1500 rpm
• Номинальная скорость: 1500 rpm
• Номинальный ток: 42±10% Arms
• Постоянная момента: 0.35±10% N·m/A
• Инерция ротора: 60±10% kg·m² × 10⁻⁴
• Обратно-ЭДС: 21.4±10% V/krpm
• Длина корпуса: 170 mm (264 mm с тормозом)
• Вес: 14.5/32 kg
• Защита: IP54 (IP65 опционально)
• Варианты обратной связи: Магнитный Холл; Холл + инкрементальный энкодер 2500 линий (опционально)
