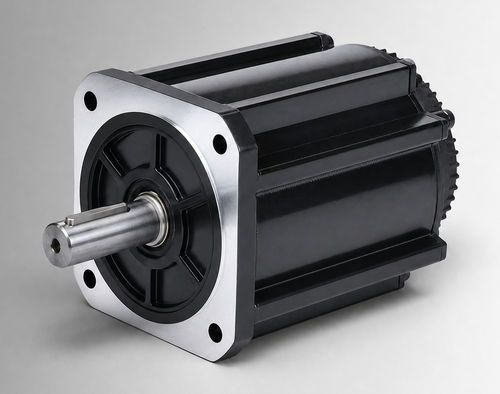

Двигатель DC CW180BLBT-19020-L9-H

бесщеточный144 Вс тормозом

Обзор продукта
CW180BLBT-19020-L9-H — бесщёточный постоянный двигатель с корпусом 180 мм, номинальная мощность 4000 W, 144 VDC, номинальный момент 19 N·m при 2000 об/мин. Предназначен для оценок OEM и интеграции в систему, например для электромеханических/электро-гидравлических насосных приводов, мобильных рабочих функций и модернизации с щёточных двигателей. Может рассматриваться для компактного промышленного оборудования и вспомогательных приводов при подтверждении проектных параметров (напряжение, нагрузка, рабочий цикл, интерфейс установки и условия окружающей среды).

Ключевые характеристики

• Номинальная мощность 4000 W
• Номинальное напряжение 144 VDC
• Номинальный момент 19 N·m при 2000 rpm
• Номинальный ток 34±10% Arms

Механические чертежи и данные
Предоставляются механические чертежи и характеристики «крутящий момент–скорость» для стандартной 180 мм конструкции и варианта с принудительным охлаждением для поддержки механической интеграции и оценки характеристик.

Технические характеристики

• Номинальная мощность: 4000 W
• Номинальное напряжение: 144 VDC
• Номинальный момент: 19 N·m
• Номинальная скорость: 2000 rpm
• Номинальный ток: 34±10% Arms
• Размер корпуса: 180 mm
• Коэффициент момента: 0.56±10% N·m/A
• Инерция ротора: 90±10% kg·m² × 10^-4
• ЭДС холостого хода (Back EMF): 34±10% V/krpm
• Индуктивность линии: не указана; допуск ±10%
• Сопротивление линии: не указано; допуск ±10%
• Длина корпуса (L): 226 mm
• Длина корпуса с тормозом (LB): 319 mm
• Масса: 22.7/34 kg
• Элемент обратной связи (опция): магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опция)
• Сопротивление изоляции: DC 500 V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
• Рабочие условия: температура -20 до 40°C (-40 до 40°C опция); влажность 20%–80% RH (без конденсата); высота менее 1000 м (понижение мощности при превышении диапазонов)
• Класс защиты: IP54 (IP65 опция)
• Артикул: CW180BLBT-19020-L9-H
