Бесщеточный двигатель CW57BLMA94-167L240-00
DCтрехфазовый24 В

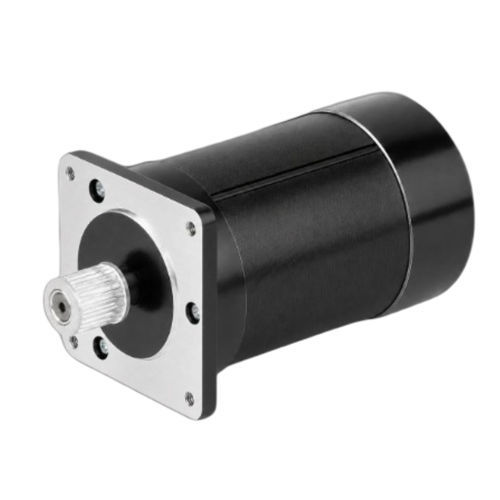

Бесщеточный двигатель - CW57BLMA94-167L240-00 - NEOTON MOTOR - DC / трехфазовый / 24 В
Бесщеточный двигатель - CW57BLMA94-167L240-00 - NEOTON MOTOR - DC / трехфазовый / 24 В
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
DC, трехфазовый, бесщеточный
Напряжение
24 В
Конструкция
NEMA 23
Количество полюсов
4 полюса
Мощность

0,17 kW
(0,23 hp)

Интенсивность

9,5 A

Момент

0,4 Nm, 0,8 Nm
(0,295025 ft.lb, 0,59005 ft.lb)

Скорость вращения

4 000 rpm, 4 500 rpm
(25 132,7412 rad.min-1, 28 274,3339 rad.min-1)

Диаметр

57 mm
(2,24 in)

Описание

Обзор продукта
CW57BLMA94-167L240-00 — 57 мм (NEMA 23) 3‑фазный бесколлекторный двигатель постоянного тока, предназначенный для промышленной автоматики, робототехники и прецизионного управления движением. Номинальные значения: 167 W номинальная мощность, 24 ±10% VDC номинальное напряжение, 4000 RPM номинальная скорость.

Ключевые особенности
  • Номинальная мощность: 167 W
  • Питающее напряжение: 24 ±10% VDC
  • Номинальный крутящий момент: 0,4 N·m при 4000 RPM
  • Размер корпуса: 57 мм (NEMA 23)
  • 3‑фазная бесколлекторная конструкция для плавной и управляемой работы

Сводные значения
Номинальная мощность: 167 W
Номинальное напряжение: 24 ±10% VDC
Номинальная скорость: 4000 RPM
Номинальный крутящий момент: 0,4 N·m
Номинальный ток: 9,5 A
Размер корпуса: 57 мм (NEMA 23)

Дополнительные материалы
Доступны чертежи и графики «крутящий момент‑скорость» для серии BLDC 57 мм. Файлы соответствуют модели CW57BLMA94-167L240-00 (чертеж и график крутящего момента‑скорости).

Характеристики / технические спецификации
  • Число полюсов: 4
  • Фазы: 3
  • Номинальное напряжение: 24 ±10% VDC
  • Номинальная мощность: 167 W
  • Номинальная скорость: 4000 RPM
  • Номинальный крутящий момент: 0,4 N·m
  • Номинальный ток: 9,5 A
  • Макс. скорость: 4500 RPM
  • Макс. крутящий момент: 0,8 N·m
  • Коэффициент напряжения: 3,4 ±5% V/kRPM
  • Сопротивление обмотки: 0,15 ±5% Ω (20°C)
  • Индуктивность обмотки: 0,35 ±10% mH
  • Сопротивление изоляции: 100 MΩ @ 500 VDC
  • Класс изоляции: B (130°C)
  • Масса: 1 kg
  • Размер корпуса: 57 мм (NEMA 23)
  • Артикул: CW57BLMA94-167L240-00
