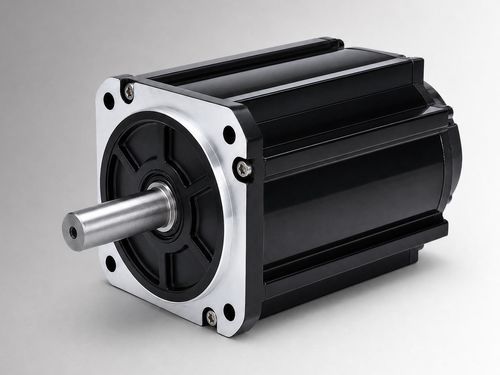

Бесщеточный двигатель CW130BLBT-15025-L5-H

DCBLDC72 В

Обзор продукта
CW130BLBT-15025-L5-H — это высокомощный бесщёточный двигатель постоянного тока (рамный) с размером рамы 130 мм, номинальной мощностью 3800 W, номинальным напряжением 72 VDC, номинальным моментом 15 N·m и 2500 rpm. Предназначен для оценки на этапе OEM и системной интеграции в приводах электро-гидравлических насосов, мобильных рабочих функциях и проектах по замене щёточных двигателей, а также может рассматриваться для компактного промышленного оборудования и вспомогательных приводов при подтверждении напряжения, нагрузки, режима работы, интерфейса установки и условий окружающей среды для конкретного применения.

Ключевые моменты

• Номинальная мощность 3800 W
• Номинальное напряжение 72 VDC
• Номинальный момент 15 N·m при 2500 rpm
• Номинальный ток 65±10% Arms

Краткие характеристики

• Номинальная мощность: 3800 W
• Номинальное напряжение: 72 VDC
• Номинальный момент: 15 N·m
• Номинальная скорость: 2500 rpm
• Номинальный ток: 65±10% Arms
• Размер рамы: 130 mm

Электрические и механические характеристики (таблица)
Параметр | Значение
Номинальная мощность | 3800 W
Номинальное напряжение | 72 VDC
Номинальный момент | 15 N·m
Номинальная скорость | 2500 rpm
Номинальный ток | 65±10% Arms
Рама | 130 mm
Коэффициент момента | 0.24±10% N·m/A
Инерция ротора | 17±10% kg·m² × 10⁻⁴
Обратная ЭДС (Back EMF) | 14.2±10% V/krpm
Индуктивность линии | 0.128±10% mH
Сопротивление линии | 0.029±10% Ω
Длина корпуса (L) | 166 mm
Длина с тормозом (LB) | 221 mm
Вес | 11 / 12.8 kg
Элемент обратной связи (опция) | Магнитный Hall / Hall + инкрементальный энкодер 2500 линий (опционально)
Сопротивление изоляции | DC500V, >20 MΩ (Класс F)
Диэлектрическая прочность | 800VAC/1s/5mA
Рабочая среда | Температура: -20 до 40°C (опционально -40 до 40°C); Влажность: 20% до 80% RH (без конденсации); высота ниже 1000 м (понижение мощности при превышении указанных диапазонов температуры или высоты)
Класс защиты | IP54 (IP65 опционально)
Номер детали | CW130BLBT-15025-L5-H

Механические и эксплуатационные материалы
Предоставляются механические чертежи и графики «крутящий момент — скорость» для стандартных и с вентиляторным охлаждением конструкций 130 мм, чтобы поддержать интеграцию, проверку монтажа и интерфейсов. Эти материалы помогают в проверках установки и согласовании характеристик при проектировании системы.

Технические характеристики

• Номер детали: CW130BLBT-15025-L5-H
• Рама: 130 mm
• Номинальная мощность: 3800 W
• Номинальное напряжение: 72 VDC
• Номинальный момент: 15 N·m @ 2500 rpm
• Номинальная скорость: 2500 rpm
• Номинальный ток: 65±10% Arms
• Коэффициент момента: 0.24±10% N·m/A
• Back EMF: 14.2±10% V/krpm
• Индуктивность линии: 0.128±10% mH
• Сопротивление линии: 0.029±10% Ω
• Длина корпуса: 166 mm (221 mm с тормозом)
• Вес: 11 / 12.8 kg (варианты)
• Опции обратной связи: магнитный Hall; Hall + инкрементальный энкодер 2500 линий (опционально)
• Изоляция: DC500V, >20 MΩ (Класс F)
• Диэлектрическая прочность: 800VAC/1s/5mA
• Рабочая температура: -20 до 40°C (опционально -40 до 40°C)
• Защита: IP54 (IP65 опционально)
