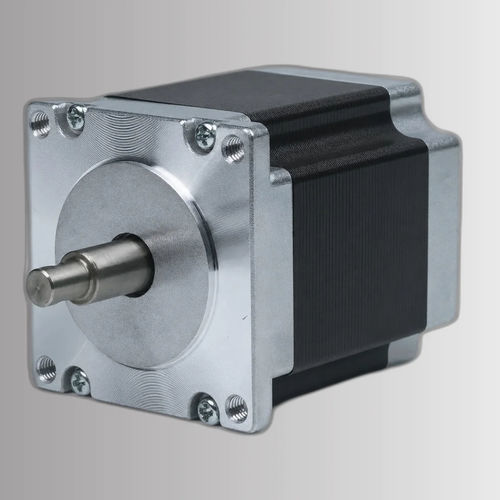

Бесщеточный двигатель CW57BLTA95-60 L260-00

DC3-фазныйBLDC

Обзор продукта
CW57BLTA95-60 L260-00 — это 57 мм (NEMA 23) 3‑фазный бесщеточный двигатель постоянного тока, разработанный для промышленной автоматизации, робототехники и прецизионного управления движением. Доступны варианты 60 Вт (левая ось) и 30 Вт (правая ось); номинальное питание 24 VDC ±10%, номинальные 6000 об/мин.

Ключевые характеристики

• Номинальная мощность: 60 Вт (левая ось), 30 Вт (правая ось)
• Питающее напряжение: 24 VDC ±10%
• Номинальный крутящий момент: 100 mN·m (левая), 50 mN·m (правая) при 6000 об/мин
• Размер корпуса: 57 мм (NEMA 23)
• 3‑фазная конструкция BLDC для плавной и управляемой работы

Электрические характеристики (таблица)
Параметр : Значение
Фазы : 3
Номинальное напряжение : 24 VDC ±10%
Номинальная мощность : 60 Вт (левая ось), 30 Вт (правая ось)
Номинальная скорость : 6000 об/мин
Номинальный крутящий момент : 100 mN·m (левая ось), 50 mN·m (правая ось)
Сопротивление изоляции : 100 MΩ при 500 VDC
Класс изоляции : B (130°C)
Метод управления : Регулирование скорости
Размер корпуса : 57 мм (NEMA 23)
Номер детали : CW57BLTA95-60 L260-00

Документация и схемы
Доступен технический паспорт (см. номер детали). Механический чертеж и кривая момент-скорость предоставлены в виде справочных изображений; чертеж показывает габариты, кривая — характеристики работы при разных скоростях и нагрузках.

Технические характеристики / спецификации

• Модель / Номер детали: CW57BLTA95-60 L260-00
• Серия: 57BLTA Series
• Размер корпуса: 57 мм (NEMA 23)
• Тип мотора: 3‑фазный бесщеточный DC (BLDC)
• Номинальная мощность: 60 Вт (левая), 30 Вт (правая)
• Номинальное напряжение: 24 VDC ±10%
• Номинальная скорость: 6000 об/мин
• Номинальный крутящий момент: 100 mN·m (левая), 50 mN·m (правая)
• Сопротивление изоляции: 100 MΩ при 500 VDC
• Класс изоляции: B (130°C)
• Метод управления: Регулирование скорости
• Включенные материалы: идентификатор datasheet, механический чертеж, кривая момент-скорость
