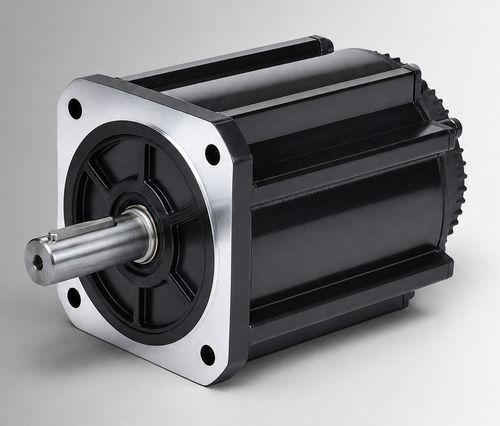

Бесщеточный двигатель CW180BLBT-48020-L5-H

DCBLDC72 В

Обзор продукта
CW180BLBT-48020-L5-H — это бесщеточный двигатель постоянного тока в корпусе 180 мм, номинальная мощность 10000 W, 72VDC, 48 N·m при 2000 rpm. Предназначен для оценки OEM и интеграции в системы для электроводяных насосных приводов, мобильных рабочих функций и проектов по замене щеточных двигателей; может быть применён для компактного промышленного оборудования и вспомогательных приводов при подтверждении проекта по напряжению, нагрузке, режиму работы, интерфейсу установки и условиям окружающей среды.

Ключевые характеристики

• Номинальная мощность 10000 W
• Номинальное напряжение 72VDC
• Номинальный момент 48 N·m при 2000 rpm
• Номинальный ток 165±10% Arms

Электрические и механические характеристики
Номинальная мощность: 10000 W
Номинальное напряжение: 72VDC
Номинальный момент: 48 N·m
Номинальная скорость: 2000 rpm
Номинальный ток: 165±10% Arms
Размер рамы: 180 mm
Коэффициент момента: 0.28±10% N·m/A
Инерция ротора: 153±10% kg·m² × 10⁻⁴
Обратная ЭДС: 18±10% V/krpm
Индуктивность линии: Не указана; допуск ±10%
Сопротивление линии: Не указано; допуск ±10%
Длина корпуса (L): 264 mm
Длина корпуса с тормозом (LB): 319 mm
Вес: 32/34 kg
Элемент обратной связи (опция): магнитный Hall / Hall + инкрементальный энкодер 2500 линий (опционально)
Сопротивление изоляции: DC500V, >20 MΩ (класс F)
Диэлектрическая прочность: 800VAC/1s/5mA
Рабочая среда: температура -20 до 40°C (-40 до 40°C опционально); влажность 20% до 80% RH (без конденсации); высота ниже 1000 м (снижение мощности при превышении заявленных температуры или высоты)
Класс защиты: IP54 (IP65 опционально)
Артикул: CW180BLBT-48020-L5-H

Чертежи и графики
Механический чертеж — стандартная структура 180 мм (изображение доступно)
Механический чертеж — вентиляторное охлаждение, 180 мм (изображение доступно)
Характеристики «крутящий момент — скорость» (изображение доступно)

Характеристики / технические спецификации

• Номинальная мощность: 10000 W
• Номинальное напряжение: 72VDC
• Номинальный момент: 48 N·m
• Номинальная скорость: 2000 rpm
• Номинальный ток: 165±10% Arms
• Размер рамы: 180 mm
• Коэффициент момента: 0.28±10% N·m/A
• Инерция ротора: 153±10% kg·m² × 10⁻⁴
• Обратная ЭДС: 18±10% V/krpm
• Индуктивность линии: Не указана; допуск ±10%
• Сопротивление линии: Не указано; допуск ±10%
• Длина корпуса (L): 264 mm
• Длина корпуса с тормозом (LB): 319 mm
• Вес: 32/34 kg
• Элемент обратной связи (опция): магнитный Hall / Hall + инкрементальный энкодер 2500 линий (опционально)
• Сопротивление изоляции: DC500V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800VAC/1s/5mA
• Рабочая среда: температура -20 до 40°C (-40 до 40°C опционально); влажность 20% до 80% RH; высота ниже 1000 м
• Класс защиты: IP54 (IP65 опционально)
• Артикул: CW180BLBT-48020-L5-H
