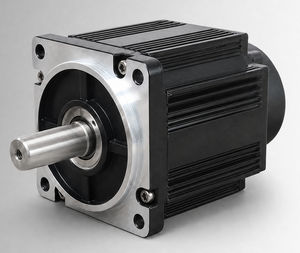

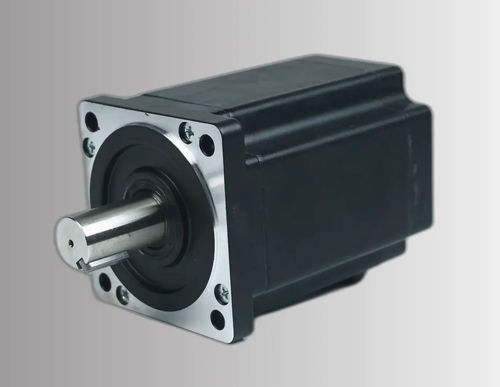

Бесщеточный двигатель CW80BLMC83-200L220-00

DC3-фазныйBLDC

Обзор продукта
CW80BLMC83-200L220-00 — это 80 мм (NEMA 32) 3‑фазный бесщёточный двигатель постоянного тока мощностью 200 Вт. Предназначен для промышленной автоматики, робототехники и прецизионного управления движением; номинальное напряжение 24 ±10% VDC, номинальная частота вращения 2000 об/мин, номинальный момент 0,96 N·m.

Ключевые характеристики

• Номинальная мощность: 200 Вт
• Питание: 24 ±10% VDC
• Номинальный момент: 0,96 N·m при 2000 об/мин
• Размер корпуса: 80 мм (NEMA 32)
• 3‑фазная бесщёточная конструкция для точного управления скоростью и моментом
• Макс. скорость: 3300 об/мин; макс. момент: 1,92 N·m
• Номинальный ток: 12 A; класс изоляции: F

Короткие характеристики

• Номинальная мощность: 200 Вт
• Номинальное напряжение: 24 ±10% VDC
• Номинальная скорость: 2000 об/мин
• Номинальный момент: 0,96 N·m
• Номинальный ток: 12 A
• Корпус: 80 мм (NEMA 32)
• Вес: 1,65 kg

Электрические параметры

• Число полюсов: 4
• Фазы: 3
• Постоянная напряжения: 5,5 ±5% Vrms/kRPM
• Сопротивление линии: 0,16 ±5% Ω (20°C)
• Индуктивность линии: 0,5 ±10% mH
• Сопротивление изоляции: 50 MΩ (500 VDC)
• Макс. скорость: 3300 об/мин; макс. момент: 1,92 N·m

Механические чертежи и характеристики
Предоставляются механические чертежи и кривые «момент‑скорость» для серии 80 mm BLDC‑двигателей для помощи при монтаже, проверке размеров и оценке характеристик. Смотрите чертежи для размеров вала, схемы крепления и расположения разъёмов.

Заказ и поддержка

• Номер детали: CW80BLMC83-200L220-00
• Вес: 1,65 kg
• Совместим со стандартными 3‑фазными BLDC‑драйверами; для рекомендованных настроек обращайтесь в отдел продаж
• Варианты и доработки (обмотки, разъёмы, изменения крепления) доступны по запросу
