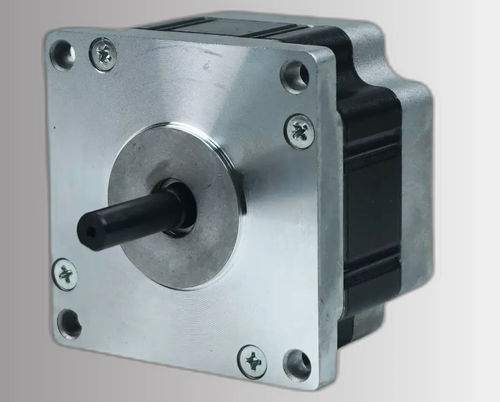

Бесщеточный двигатель CW70BL45-90L230-00

DCтрехфазовыйBLDC

Обзор продукта
CW70BL45-90L230-00 — это 70 мм (NEMA 28) 3-фазный бесщёточный DC мотор, разработанный для промышленной автоматизации, робототехники и систем точного управления движением. Расчитан на питание 24 VDC ±10% и оптимизирован под номинальную работу при 3000 об/мин.

Ключевые особенности

• Номинальная мощность: 90 W
• Питающее напряжение: 24 VDC ±10%
• Номинальный момент: 0.28 Nm при 3000 об/мин
• Размер корпуса: 70 mm (NEMA 28)
• 3-фазная бесщёточная конструкция для плавного и управляемого вращения

Основные характеристики

• Номинальная мощность: 90 W
• Номинальное напряжение: 24 VDC ±10%
• Номинальная скорость: 3000 RPM
• Номинальный момент: 0.28 Nm
• Номинальный ток: 5.3 A
• Размер корпуса: 70 mm (NEMA 28)

Электрические характеристики (таблица)
Полюсов — 6
Фаз — 3
Номинальное напряжение — 24 VDC ±10%
Номинальная мощность — 90 W
Номинальная скорость — 3000 RPM
Номинальный момент — 0.28 Nm
Номинальный ток — 5.3 A
Сопротивление обмотки — 0.48 ±10% Ω @ 20°C
Индуктивность обмотки — 0.5 ±20 mH
Сопротивление изоляции — 100 MΩ @ 500 VDC
Класс изоляции — B (130°C)
Метод управления — Управление скоростью
Размер корпуса — 70 mm (NEMA 28)
Артикул — CW70BL45-90L230-00

Механика и характеристики
Для серии BLDC 70 mm предоставляются механические чертежи и кривые «крутящий момент — скорость» для поддержки монтажа, интеграции и оценки производительности. В деталях продукта доступны чертежи размеров и графики крутящий момент — скорость для выбора и проектирования системы.

Характеристики / Технические спецификации

• Модель / Артикул: CW70BL45-90L230-00
• Корпус: 70 mm (NEMA 28)
• Номинальная мощность: 90 W
• Номинальное напряжение: 24 VDC ±10%
• Номинальная скорость: 3000 RPM
• Номинальный момент: 0.28 Nm
• Номинальный ток: 5.3 A
• Полюсов: 6
• Фаз: 3
• Сопротивление обмотки: 0.48 ±10% Ω @ 20°C
• Индуктивность обмотки: 0.5 ±20 mH
• Сопротивление изоляции: 100 MΩ @ 500 VDC
• Класс изоляции: B (130°C)
• Метод управления: Управление скоростью
• Включает механический чертеж и кривую крутящий момент — скорость для интеграции и выбора
