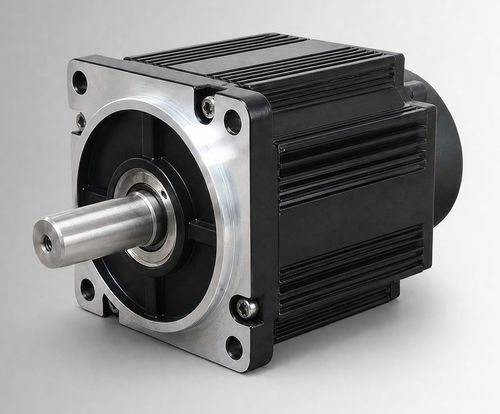

Бесщеточный двигатель CW110BLBT-04030-L3-H

DCBLDC48 В

Обзор продукта
CW110BLBT-04030-L3-H — это бесщеточный постоянного тока (BLDC) двигатель с корпусом 110 мм, номинальная мощность 1250 W, 48 VDC, номинальный крутящий момент 4 N·m при 3000 об/мин. Предназначен для оценок OEM и интеграции в системы для электромашинных гидроприводов, мобильных рабочих функций и для замены/модернизации щеточных DC-двигателей. Может применяться в компактном промышленном оборудовании и вспомогательных приводах при подтверждении электрических, механических и экологических условий проекта.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ

• Номинальная мощность: 1250 W
• Номинальное напряжение: 48 VDC
• Номинальный крутящий момент: 4 N·m при 3000 об/мин
• Номинальный ток: 30±10% Arms
• Размер корпуса: 110 мм
• Опции: тормоз, защита IP65, инкрементальный энкодер

Краткие характеристики
Номинальная мощность: 1250 W
Номинальное напряжение: 48 VDC
Номинальный крутящий момент: 4 N·m
Номинальная скорость: 3000 об/мин
Номинальный ток: 30±10% Arms
Размер корпуса: 110 мм
Номер детали: CW110BLBT-04030-L3-H

Электрические и механические характеристики
Номинальная мощность: 1250 W
Номинальное напряжение: 48 VDC
Номинальный крутящий момент: 4 N·m
Номинальная скорость: 3000 об/мин
Номинальный ток: 30±10% Arms
Постоянная крутящего момента: 0.12±10% N·m/A
Инерция ротора: 7.7±10% ×10⁻⁴ kg·m²
ЭДС (Back EMF): 8.16±10% V/krpm
Индуктивность линии: 0.13±10% mH
Сопротивление линии: 0.044±10% Ω
Длина корпуса (L): 126 мм
Длина с тормозом (LB): 171 мм
Масса: 4.14 kg (без тормоза) / 6.25 kg (с тормозом)
Варианты обратной связи: магнитный Холл; Холл + 2500‑линейный инкрементальный энкодер (опционально)
Сопротивление изоляции: DC500 V, >20 MΩ (класс F)
Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
Рабочая среда: Температура -20 до 40°C (опция -40 до 40°C); Влажность 20%–80% RH без конденсации; высота <1000 m (необходима корректировка выше)
Класс защиты: IP54 (IP65 опционально)

Механический чертеж
Предоставляется механический чертеж для стандартной конструкции 110 мм для ориентира при установке и проверке интерфейсов.

Характеристика крутящего момента — скорости
Для оценки производительности и настройки системы предоставлена кривая «крутящий момент — скорость» для CW110BLBT-04030-L3-H.

Технические характеристики

• Размер корпуса: 110 мм
• Номинальная мощность: 1250 W
• Номинальное напряжение: 48 VDC
• Номинальный крутящий момент: 4 N·m при 3000 об/мин
• Номинальный ток: 30±10% Arms
• Номинальная скорость: 3000 об/мин
• Постоянная крутящего момента: 0.12±10% N·m/A
• Инерция ротора: 7.7±10% ×10⁻⁴ kg·m²
• Back EMF: 8.16±10% V/krpm
• Индуктивность линии: 0.13±10% mH
• Сопротивление линии: 0.044±10% Ω
• Длина корпуса: 126 мм (171 мм с тормозом)
• Масса: 4.14 kg / 6.25 kg (с тормозом)
• Обратная связь: магнитный Холл; Холл + 2500‑линейный энкодер (опционально)
• Изоляция: DC500 V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
• Защита: IP54 (IP65 опционально)
• Среда: -20 до 40°C (опция -40 до 40°C); 20%–80% RH без конденсации; высота ниже 1000 m
