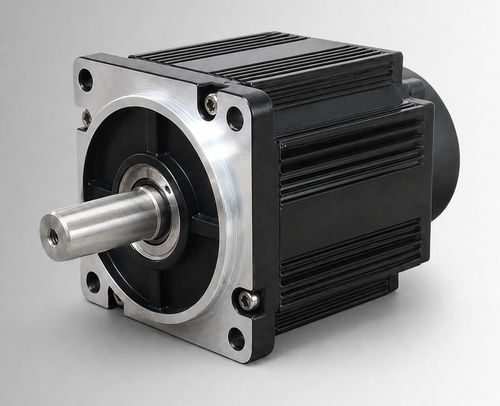

Бесщеточный двигатель CW110BLBT-05030-L9-H

BLDC144 Вс тормозом

Обзор продукта
CW110BLBT-05030-L9-H — бесщеточный DC-двигатель (BLDC) с корпусом 110 мм, номинальная мощность 1550 Вт и напряжение 144 V DC. При 3000 об/мин развивает номинальный момент 5 Н·м. Предназначен для оценки OEM и интеграции в системы, такие как электромеханические гидравлические насосные приводы, мобильные исполнительные функции и проекты по замене щеточных двигателей. Подходит для компактного промышленного оборудования и вспомогательных приводов при подтверждении параметров проекта (напряжение, нагрузка, режим работы, интерфейс крепления и условия эксплуатации).

Ключевые характеристики

• Номинальная мощность: 1550 Вт
• Номинальное напряжение: 144 V DC
• Номинальный момент: 5 Н·м @ 3000 об/мин
• Номинальный ток: 12.6 ±10% Arms

Электрические и механические спецификации
Номинальная мощность: 1550 Вт
Номинальное напряжение: 144 V DC
Номинальный момент: 5 Н·м
Номинальная скорость: 3000 об/мин
Номинальный ток: 12.6 ±10% Arms
Размер рамы: 110 мм
Коэффициент крутящего момента: 0.39 ±10% N·m/A
Инерция ротора: 7.7 ±10% ×10⁻⁴ kg·m²
Обратная ЭДС: 24 ±10% V/krpm
Индуктивность / сопротивление линии: не указаны; допуск ±10%
Длина корпуса (L): 126 мм
Длина с тормозом (LB): 171 мм
Вес: 4.14 кг (без тормоза) / 6.25 кг (с тормозом)
Элемент обратной связи (опция): магнитный Холл / Холл + инкрементальный энкодер 2500 линий
Сопротивление изоляции: DC500 V, >20 MΩ (класс F)
Диэлектрическая прочность: 800 VAC / 1 с / 5 мА
Класс защиты: IP54 (IP65 опционно)
Номер детали: CW110BLBT-05030-L9-H

Применение
Для интеграции в OEM-системы и промышленные установки, требующие компактного высокомощного BLDC-привода. Типичные области: приводы электромеханических гидравлических насосов, актуаторы мобильной техники, вспомогательные приводы и модернизация щеточных систем.

Обратная связь и опции
Доступны магнитные датчики Холла или комбинация Холл + инкрементальный энкодер 2500 линий. Опции: защита IP65, расширенный диапазон рабочих температур (-40 °C — опция).

Эксплуатационные условия и защита
Температура эксплуатации: -20 до 40 °C (опционно -40 до 40 °C). Влажность: 20%–80% RH, без конденсации. Высота: номинальное использование ниже 1000 м (при превышении температуры или высоты рекомендуется дерейтинг). Класс изоляции F.

Технические характеристики

• Размер рамы: 110 мм
• Длина корпуса L/LB: 126 / 171 мм
• Вес: 4.14 / 6.25 кг
• Коэффициент крутящего момента: 0.39 ±10% N·m/A
• Инерция ротора: 7.7 ±10% ×10⁻⁴ kg·m²
• Back EMF: 24 ±10% V/krpm
• Защита: IP54 (IP65 опция)
• Обратная связь: Холл или Холл + энкодер 2500 линий
• Изоляция: DC500V >20 MΩ; Диэлектрик: 800VAC/1s/5mA
