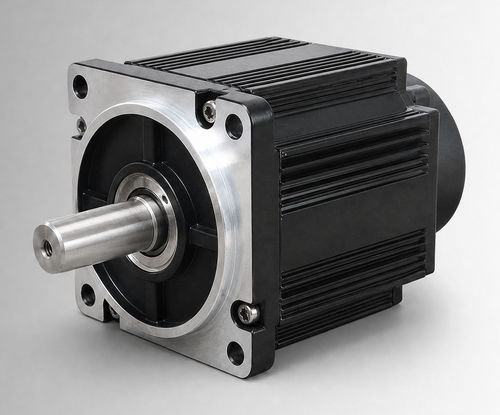

Бесщеточный двигатель CW110BLBT-07530-L6-H

DCс постоянным токомBLDC

Обзор продукта
CW110BLBT-07530-L6-H — бесколлекторный двигатель постоянного тока (BLDC) с размером корпуса 110 мм, номинальной мощностью 2350 Вт, 96 VDC и номинальным моментом 7,5 Н·м при 3000 rpm. Предназначен для оценки OEM и системной интеграции в приводах электро-гидравлических насосов, мобильных рабочих функциях и проектах по модернизации с коллекторных двигателей. Также может применяться в компактном промышленном оборудовании и вспомогательных приводах при подтверждении напряжения, нагрузки, режима работы, интерфейса установки и условий окружающей среды для конкретного проекта.

Ключевые характеристики

• Номинальная мощность: 2350 Вт
• Номинальное напряжение: 96 VDC
• Номинальный момент: 7,5 Н·м при 3000 rpm
• Номинальный ток: 28±10% Arms

Краткие характеристики (сводка)
Номинальная мощность — 2350 Вт
Номинальное напряжение — 96 VDC
Номинальный момент — 7,5 Н·м
Номинальная скорость — 3000 rpm
Номинальный ток — 28±10% Arms
Размер рамы — 110 мм

Электрические и механические характеристики (таблица)
Номинальная мощность — 2350 Вт
Номинальное напряжение — 96 VDC
Номинальный момент — 7,5 Н·м
Номинальная скорость — 3000 rpm
Номинальный ток — 28±10% Arms
Размер рамы — 110 мм
Коэффициент момента — 0,27±10% N·m/A
Инерция ротора — 10,9±10% ×10⁻⁴ kg·m²
Обратная ЭДС — 16±10% V/krpm
Индуктивность линии — Не указано; допустимое отклонение ±10%
Сопротивление линии — Не указано; допустимое отклонение ±10%
Длина корпуса (L) — 156 мм
Длина с тормозом (LB) — 193 мм
Вес — 6,36 кг (без тормоза) / 8,47 кг (с тормозом)
Элемент обратной связи (опция) — магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опционально)
Сопротивление изоляции — DC500V, >20 MΩ (класс F)
Диэлектрическая прочность — 800 VAC / 1 s / 5 mA
Условия эксплуатации — Температура: -20 до 40°C (опционально -40 до 40°C); Влажность: 20%–80% RH без конденсации; высота <1000 m (при превышении диапазона требуется понижение нагрузки)
Класс защиты — IP54 (IP65 опционально)
Артикул — CW110BLBT-07530-L6-H

Механический чертеж
Механический чертеж: стандартная конструкция 110 мм (иллюстрация на странице продукта).

Характеристики «крутящий момент—скорость»
Кривые «крутящий момент—скорость» доступны на странице продукта для справки при выборе и интеграции системы.

Технические характеристики

• Модель / Номер детали: CW110BLBT-07530-L6-H
• Размер рамы: 110 мм
• Номинальная мощность: 2350 Вт
• Номинальное напряжение: 96 VDC
• Номинальный момент: 7,5 Н·м
• Номинальная скорость: 3000 rpm
• Номинальный ток: 28±10% Arms
• Коэффициент момента: 0,27±10% N·m/A
• Инерция ротора: 10,9±10% ×10⁻⁴ kg·m²
• Обратная ЭДС: 16±10% V/krpm
• Длина корпуса (L): 156 мм; С тормозом (LB): 193 мм
• Вес: 6,36 кг (без тормоза) / 8,47 кг (с тормозом)
• Опции обратной связи: магнитный Холл; Холл + инкрементальный энкодер 2500 линий (опционально)
• Сопротивление изоляции: DC500V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
• Условия эксплуатации: -20 до 40°C (опционально -40 до 40°C); 20%–80% RH без конденсации; высота <1000 m
• Класс защиты: IP54 (IP65 опционально)
