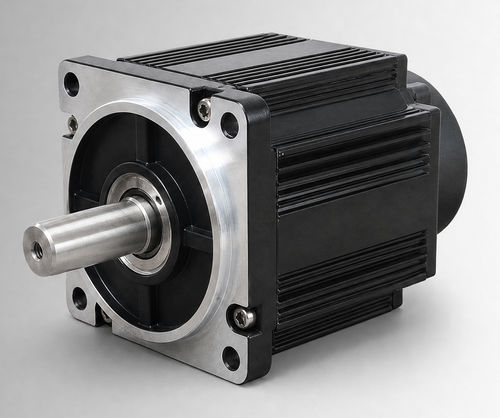

Двигатель DC CW110BLBT-07530-L9-H

BLDC144 Вс тормозом

Обзор продукта

CW110BLBT-07530-L9-H — бесколлекторный (BLDC) двигатель с рамой 110 мм, номинальная мощность 2350 W при 144 VDC, развивает 7,5 N·m при 3000 об/мин. Предназначен для OEM‑оценки и системной интеграции в электромеханические/электро‑гидравлические приводы, подвижные функции и компактное промышленное оборудование при подтверждении параметров питания, нагрузки, режима работы, интерфейса установки и условий окружающей среды.

Ключевые характеристики

• Номинальная мощность: 2350 W
• Номинальное напряжение: 144 VDC
• Номинальный момент: 7,5 N·m @ 3000 об/мин
• Номинальный ток: 19±10% Arms

Краткие спецификации (карточка) Номинальная мощность: 2350 W
Номинальное напряжение: 144 VDC
Номинальный момент: 7,5 N·m
Номинальная скорость: 3000 об/мин
Номинальный ток: 19±10% Arms
Размер рамки: 110 мм

Электрические и механические характеристики

• Коэффициент момента: 0,39±10% N·m/A
• Инерция ротора: 10,9±10% ×10⁻⁴ kg·m²
• Обратная ЭДС: 24±10% V/krpm
• Длина корпуса (L): 156 мм; с тормозом (LB): 193 мм
• Вес: 6,36 кг (без тормоза) / 8,47 кг (с тормозом)

Применение и интеграция Типичные области применения: электромеханические/электро‑гидравлические приводы, исполнительные механизмы для подвижной техники и модернизация с щеточных двигателей. При проектировании проверяйте электрическую совместимость, режим работы, интерфейс крепления и пределы по окружающей среде (температура, влажность, высота над уровнем моря).

Опции и соответствие

• Обратная связь: магнитные датчики Холла или Холл + инкрементальный энкодер 2500 линий (опция)
• Класс защиты: IP54 стандарт (IP65 опция)
• Изоляция: класс F; сопротивление изоляции DC500V >20 MΩ; пробивное напряжение 800 VAC/1s/5 mA
• Условия эксплуатации: -20 до 40°C (опция -40 до 40°C), влажность 20–80% RH (без конденсации), высота <1000 m (снижение показателей вне диапазона)
• Артикул: CW110BLBT-07530-L9-H
