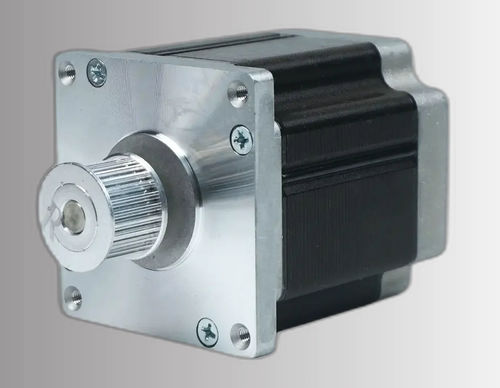

Бесщеточный двигатель CW70BL77-200L6240-00

DCс постоянным токомтрехфазовый

Обзор продукта
CW70BL77-200L6240-00 — 3‑фазный бесщеточный DC‑мотор диаметром 70 мм (NEMA 28) от NEOTON MOTOR. Обеспечивает номинальную мощность 200 W и оптимизирован для высокоскоростных применений (номинальная скорость 24000 об/мин) при 72 ±10% VDC. Подходит для промышленной автоматизации, робототехники, систем прецизионного управления движением и OEM‑решений, требующих компактного источника крутящего момента на высокой скорости.

Ключевые характеристики

• Номинальная мощность: 200 W
• Питание: 72 ±10% VDC
• Номинальный момент: 0,08 N·m при 24000 об/мин
• Размер корпуса: 70 мм (NEMA 28)
• 3‑фазная бесщеточная конструкция для плавной и малотребовательной в обслуживании работы

Краткая сводка
Номинальная мощность — 200 W
Номинальное напряжение — 72 ±10% VDC
Номинальная скорость — 24000 RPM
Номинальный момент — 0,08 N·m
Номинальный ток — TBD A
Размер корпуса — 70 мм (NEMA 28)

Электрические характеристики (ключевые параметры)
Параметр — Значение
Число полюсов — 4
Фазы — 3
Номинальное напряжение — 72 ±10% VDC
Номинальная мощность — 200 W
Номинальная скорость — 24000 RPM
Номинальный момент — 0,08 N·m
Номинальный ток — TBD A
Макс. скорость — 24000 RPM
Макс. момент — 0,16 N·m
Постоянная напряжения — TBD ±5% V/kRPM
Сопротивление линии — TBD ±5% Ω (20°C)
Индуктивность линии — TBD ±10% mH
Сопротивление изоляции — 100 MΩ (500 VDC)
Класс изоляции — B (130°C)
Масса — TBD kg
Размер корпуса — 70 мм (NEMA 28)
Артикул — CW70BL77-200L6240-00

Механические данные и характеристики
Доступны механические чертежи и размеры установки для серии 70 mm BLDC. Кривая «крутящий момент‑скорость» и графики производительности для модели CW70BL77-200L6240-00 предоставляются для поддержки интеграции в систему и настройки управления.

Технические характеристики

• Model / Part Number: CW70BL77-200L6240-00
• Manufacturer / Brand: NEOTON MOTOR
• Frame size: 70 mm (NEMA 28)
• Rated power: 200 W
• Rated voltage: 72 ±10% VDC
• Rated speed: 24000 RPM
• Rated torque: 0.08 N·m
• Max torque: 0.16 N·m
• Max speed: 24000 RPM
• Poles: 4
• Phases: 3
• Voltage constant: TBD ±5% V/kRPM
• Line resistance: TBD ±5% Ω (20°C)
• Line inductance: TBD ±10% mH
• Insulation resistance: 100 MΩ (500 VDC)
• Insulation class: B (130°C)
• Rated current: TBD A
• Weight: TBD kg
