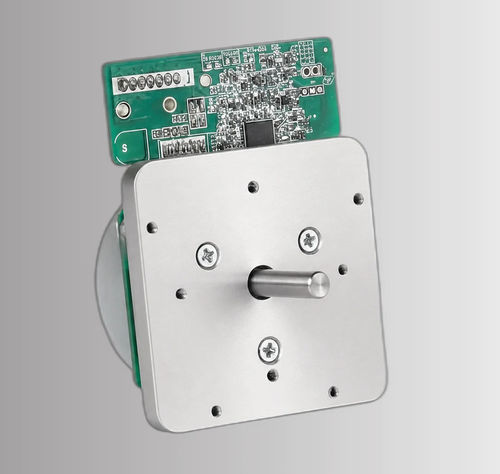

Бесщеточный двигатель CW-63BLW33-40L220-02

DC3-фазныйBLDC

Обзор
CW-63BLW33-40L220-02 — это 63 мм бесщеточный 3‑фазный DC‑двигатель с наружным ротором, разработанный для приложений прямого привода с низкими оборотами и высоким крутящим моментом. При номинальном напряжении 24 VDC и номинальных 2000 RPM он обеспечивает номинальный момент 200 mN·m при 2,75 A. Конструкция с наружным ротором увеличивает момент инерции и выравнивает подачу момента, что делает двигатель подходящим для вентиляторов прямого привода, систем охлаждения и вентиляции. Двигатель оснащён 8‑проводным интерфейсом с управлением направлением, входом тормоза, сигналом CLOCK и обнаружением нагрузки для интеграции в систему.

Ключевые характеристики

• 24 V DC наружный ротор BLDC, номинальный момент 200 mN·m
• Номинальные обороты 2000 RPM, номинальный ток 2,75 A
• Корпус 63 мм наружный ротор, фланец 86 мм
• 3 фазы, 8‑проводной интерфейс: направление (CW/CCW), тормоз, CLOCK, LD
• Класс изоляции B (130°C), сопротивление изоляции 10 MΩ @ 500 VDC
• Применения: вентиляторы прямого привода, системы охлаждения, вентиляционные установки

Обзор спецификаций (карты)
Фазы: 3
Номинальное напряжение: 24 VDC
Номинальный ток: 2,75 A
Номинальный момент: 200 mN·m
Номинальные обороты: 2000 RPM
Размер рамы: 63 мм наружный ротор

Обзор (таблица)
Модель: CW-63BLW33-40L220-02
Тип: бесщеточный DC‑двигатель с наружным ротором
Фазы: 3
Класс изоляции: класс B (130°C)
Сопротивление изоляции: 10 MΩ @ 500 VDC
Вес: 300 g
Момент инерции: 100 g·cm²

Электрические характеристики
Номинальное напряжение: 24 VDC ±10%
Номинальный ток: 2,75 A
Номинальный момент: 200 mN·m
Номинальные обороты: 2000 RPM
Сопротивление фазы: 0,32 ±3% Ω (20°C)
Индуктивность фазы: 0,12 ±50% mH

Механические характеристики
Наружный диаметр: 63 ±0,2 mm
Размер фланца: 86 ±0,2 mm
Диаметр вала: φ6 -0,015/-0,005 mm
Длина вала: 23,4 ±0,5 mm
Крепёжные отверстия: 4-φ4.3 ±0,1 (резьба M3)

Проводной интерфейс (8 выводов)

• Вывод 1: +24VDC
• Вывод 2: +24VDC
• Вывод 3: GND
• Вывод 4: GND
• Вывод 5: CW/CCW (Направление)
• Вывод 6: BRAKE (Тормоз)
• Вывод 7: CLOCK
• Вывод 8: LD (Обнаружение нагрузки)

Механический чертёж
Механический чертёж предоставлен для размеров и деталей крепления.

Технические характеристики

• Модель: CW-63BLW33-40L220-02
• Тип: 63 мм наружный ротор, BLDC 3 фазы
• Номинальное напряжение: 24 VDC ±10%
• Номинальный ток: 2,75 A
• Номинальный момент: 200 mN·m
• Номинальные обороты: 2000 RPM
• Корпус: 63 мм наружный ротор; Фланец: 86 ±0,2 mm
• Изоляция: класс B (130°C); Сопротивление изоляции: 10 MΩ @ 500 VDC
• Вес: 300 g; Момент инерции: 100 g·cm²
• Проводной интерфейс: 8 выводов (питание, GND, направление, тормоз, CLOCK, обнаружение нагрузки)
