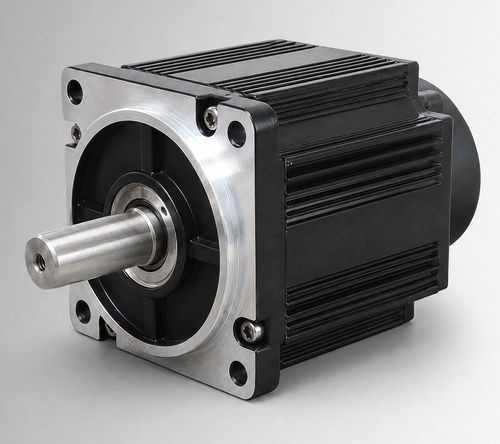

Бесщеточный двигатель CW110BLBT-07530-L5-H

DCBLDC72 В

Обзор продукта
CW110BLBT-07530-L5-H — бесщеточный DC‑двигатель с фланцем 110 мм, номинальная мощность 2350 W, 72VDC, номинальный момент 7,5 N·m при 3000 об/мин. Предназначен для оценки OEM и системной интеграции в приводах электро-гидравлических насосов, мобильных рабочих функциях и проектах по модернизации с щеточными двигателями; может рассматриваться для компактного промышленного оборудования и вспомогательных приводов при подтверждённых напряжении, нагрузке, режиме работы, интерфейсе установки и условиях окружающей среды.

Ключевые характеристики

• Номинальная мощность: 2350 W
• Номинальное напряжение: 72VDC
• Номинальный крутящий момент: 7,5 N·m при 3000 об/мин
• Номинальный ток: 39±10% Arms

Примечания
Для размеров и оценки характеристик предоставлены механический чертёж (стандартная конструкция 110 мм) и изображения характеристик «момент‑скорость».

Технические характеристики

• Номинальная мощность: 2350 W
• Номинальное напряжение: 72VDC
• Номинальный момент: 7,5 N·m
• Номинальная скорость: 3000 об/мин
• Номинальный ток: 39±10% Arms
• Размер корпуса: 110 мм
• Коэффициент момента: 0,19±10% N·m/A
• Инерция ротора: 10,9±10% kg·m² × 10⁻⁴
• ЭДС холостого хода (Back EMF): 11,6±10% V/krpm
• Индуктивность линии: Не указана; допуск ±10%
• Сопротивление линии: Не указано; допуск ±10%
• Длина корпуса (L): 156 mm
• Длина корпуса с тормозом (LB): 193 mm
• Вес: 6,36 / 8,47 kg
• Элемент обратной связи (опция): магнитный Холл / Холл + 2500‑строчный инкрементный энкодер (опционально)
• Сопротивление изоляции: DC 500 V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
• Условия эксплуатации: температура -20…40°C (‑40…40°C опция); влажность 20%–80% RH (без конденсации); высота < 1000 m (необходимо понижение параметров при превышении указанных температурных или высотных диапазонов)
• Класс защиты: IP54 (IP65 опционально)
• Артикул: CW110BLBT-07530-L5-H
