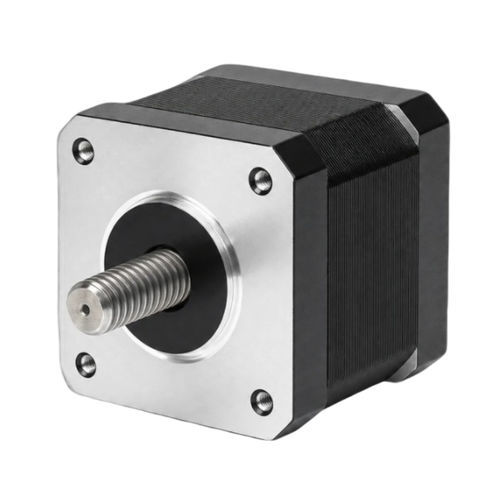

Бесщеточный двигатель CW42BLB38-16L218-00

DC3-фазныйBLDC

Обзор продукта
CW42BLB38-16L218-00 — это 42 мм (NEMA 17) 3‑фазный бесщёточный DC‑двигатель (BLDC), разработанный для промышленной автоматизации, робототехники и прецизионного управления движением. Номинальная мощность: 16 W; номинальное напряжение: 24 ±10% VDC; номинальная скорость: 1800 RPM. Компактный корпус 42 мм и 8 полюсов обеспечивают требуемый крутящий момент для малогабаритных систем.

Ключевые характеристики

• Номинальная мощность 16 W
• Питание 24 ±10% VDC
• Номинальный момент 0,085 Nm при 1800 RPM
• Размер корпуса 42 мм (NEMA 17)
• 3‑фазная BLDC‑конструкция для плавной работы

Электрические характеристики
Полюсов: 8
Фаз: 3
Номинальное напряжение: 24 ±10% VDC
Номинальная мощность: 16 W
Номинальная скорость: 1800 RPM
Номинальный момент: 0,085 Nm
Номинальный ток: 1,24 A
Макс. скорость: 2300 RPM
Макс. момент: 0,17 Nm
Постоянная напряжения: 5,9 ±5% V/kRPM
Сопротивление линии: 4,3 ±5% Ω (20°C)
Индуктивность линии: 2,0 ±10% mH
Сопротивление изоляции: 100 MΩ @ 500 VDC
Класс изоляции: B (130°C)
Масса: 0,3 kg
Размер корпуса: 42 мм (NEMA 17)
Номер детали: CW42BLB38-16L218-00

Механика и характеристики
Доступны механические чертежи и кривая «крутящий момент‑скорость» для модели CW42BLB38-16L218-00 для поддержки монтажа, интеграции и подбора по характеристикам.

Типичные области применения

• Промышленная автоматизация и конвейеры
• Робототехника и коботы
• Прецизионное позиционирование и измерительная аппаратура
• Сервосистемы, карданные подвесы и мелкие приводы

Заказ и номер детали
Артикул: CW42BLB38-16L218-00. Масса: 0,3 kg. Свяжитесь с поставщиком для опций по обмоткам, разъёмам и креплениям.
