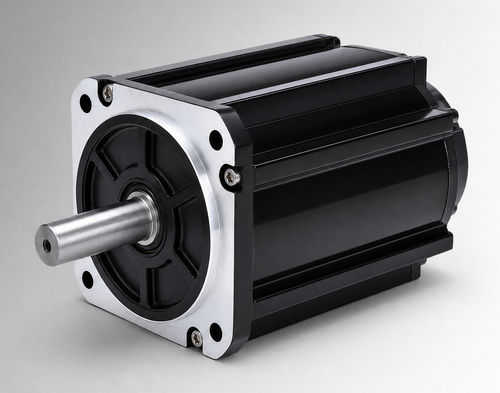

Бесщеточный двигатель CW130BLBT-15030-L6-H

DCBLDC96 В

Обзор
CW130BLBT-15030-L6-H — это бесщёточный DC-мотор с фланцем 130 мм, номинальная мощность 4700 W, 96VDC, номинальный момент 15 N·m при 3000 об/мин. Предназначен для оценки OEM и интеграции в систему; подходит для приводов электро-гидравлических насосов, мобильных рабочих функций, апгрейда с коллекторных DC и для компактных промышленных вспомогательных приводов при соответствии напряжения, нагрузки, режима работы, интерфейса крепления и условий окружающей среды требованиям проекта.

Основные моменты

• Номинальная мощность: 4700 W
• Номинальное напряжение: 96VDC
• Номинальный момент: 15 N·m при 3000 об/мин
• Номинальный ток: 57±10% Arms

Краткие характеристики
Номинальная мощность — 4700 W
Номинальное напряжение — 96VDC
Номинальный момент — 15 N·m
Номинальная скорость — 3000 об/мин
Номинальный ток — 57±10% Arms
Размер корпуса — 130 мм

Электрические и механические характеристики
Номинальная мощность — 4700 W
Номинальное напряжение — 96VDC
Номинальный момент — 15 N·m
Номинальная скорость — 3000 об/мин
Номинальный ток — 57±10% Arms
Размер корпуса — 130 мм
Коэффициент момента — 0.264±10% N·m/A
Инерция ротора — 17±10% kg·m² × 10⁻⁴
Обратная ЭДС — 16±10% V/krpm
Индуктивность/сопротивление линий — не указано; допуск ±10%
Длина корпуса (L) — 166 mm
Длина корпуса с тормозом (LB) — 221 mm
Вес — 11 / 12.8 kg
Элемент обратной связи (опция) — магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опция)
Сопротивление изоляции — DC500V, >20 MΩ (класс F)
Диэлектрическая прочность — 800VAC/1s/5mA
Условия эксплуатации — Температура: -20 до 40°C (-40 до 40°C опция); Влажность: 20%–80% RH, без конденсации; высота до 1000 м (снижение мощности при превышении указанных температурных или высотных диапазонов)
Степень защиты — IP54 (IP65 опция)
Номер детали — CW130BLBT-15030-L6-H

Документы и чертежи (визуалы)
Доступен технический паспорт для детали CW130BLBT-15030-L6-H (скачивание на странице продукта). Механический чертеж — 130 mm стандартная конструкция. Механический чертеж — 130 mm конструкция с вентилятором. График «крутящий момент–скорость» предоставлен.

Технические характеристики

• Размер рамы: 130 mm
• Коэффициент момента: 0.264±10% N·m/A
• Инерция ротора: 17±10% kg·m² × 10⁻⁴
• Back EMF: 16±10% V/krpm
• Длина корпуса L/LB: 166 mm / 221 mm (с тормозом)
• Вес: 11 kg (стандарт) / 12.8 kg (с тормозом)
• Опции обратной связи: магнитный Холл; Холл + 2500‑линейный инкрементальный энкодер (опция)
• Защита: IP54 (IP65 опция)
• Рабочий диапазон: -20 до 40°C (-40 до 40°C опция); 20%–80% RH без конденсации; высота < 1000 m
