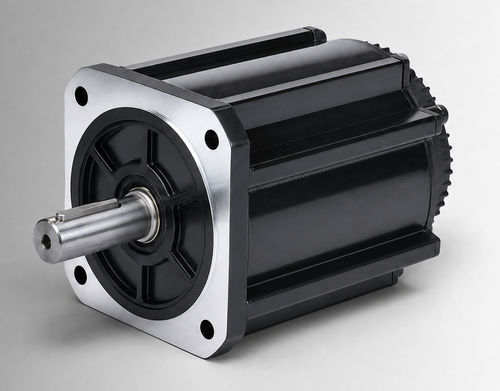

Бесщеточный двигатель CW180BLBT-28020-L3-H

DCBLDC48 В

Обзор продукта
CW180BLBT-28020-L3-H — бесщёточный DC‑мотор (BLDC) с рамой 180 мм, номинальная мощность 5800 W при 48VDC, выдаёт 28 N·m при 2000 rpm. Предназначен для оценки OEM и интеграции в системы: электромеханические/электро‑гидравлические насосные приводы, мобильные рабочие функции и модернизация с коллекторных DC‑систем. Также применяется в компактном промышленном оборудовании и вспомогательных приводах при подтверждённых параметрах проекта (напряжение, нагрузка, режим работы, интерфейс крепления, условия окружающей среды).

Ключевые характеристики

• Номинальная мощность: 5800 W
• Номинальное напряжение: 48VDC
• Номинальный крутящий момент: 28 N·m @ 2000 rpm
• Номинальный ток: 137±10% Arms
• Размер корпуса: 180 mm
• Длина корпуса: 226 mm (LB с тормозом: 319 mm)

Электрические и механические характеристики
Номинальная мощность — 5800 W
Номинальное напряжение — 48VDC
Номинальный момент — 28 N·m
Номинальная скорость — 2000 rpm
Номинальный ток — 137±10% Arms
Размер корпуса — 180 mm
Коэффициент момента — 0.20±10% N·m/A
Инерция ротора — 122±10% kg·m² × 10⁻⁴
ЭДС холостого хода — 12.2±10% V/krpm
Индуктивность линии — 0.049±10% mH
Сопротивление линии — 0.005±10% Ω
Длина корпуса (L) — 226 mm
Длина корпуса с тормозом (LB) — 319 mm
Масса — 22.7 kg (стандарт) / 34 kg (с тормозом)
Элемент обратной связи (опция) — магнитный Hall / Hall + инкрементальный энкодер 2500 линий (опция)
Сопротивление изоляции — DC500V, >20 MΩ (класс F)
Диэлектрическая прочность — 800VAC/1s/5mA
Условия эксплуатации — температура: -20 до 40°C (опция -40 до 40°C); влажность: 20%–80% RH (без конденсации); высота ниже 1000 м (снижение параметров при превышении указанных температур/высоты)
Класс защиты — IP54 (IP65 опционально)
Артикул — CW180BLBT-28020-L3-H

Механические чертежи и графики

• Механический чертеж — стандартная конструкция 180 mm (изображение доступно)
• Механический чертеж — 180 mm с вентиляторным охлаждением (изображение доступно)
• Характеристика «крутящий момент‑скорость» — график доступен

Применение и примечания по интеграции

• Разработан для OEM‑интеграции в приводах электропневмо/электрогидравлических насосов и мобильное оборудование
• Подходит как замена/апгрейд коллекторных DC‑систем после проверки совместимости
• При проектировании системы проверить тепловое управление, интерфейс крепления и рабочий цикл

Заказ и опции

• Стандартная поставка: CW180BLBT-28020-L3-H
• Опции: защита IP65, исполнение -40°C, опция энкодера (Hall + 2500 линий)
• Свяжитесь с отделом продаж для кастомизации, монтажных адаптеров и поддержки интеграции
