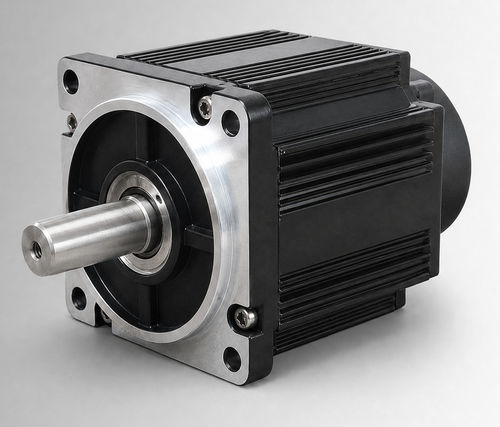

Двигатель BLDC CW110BLBT-05030-L6-H

96 Вс кодирующим устройствомкомпактный

Обзор продукта
CW110BLBT-05030-L6-H — бесщеточный DC-мотор с корпусом 110 мм, номинальная мощность 1550 W, номинальное напряжение 96VDC, номинальный момент 5 N·m и 3000 об/мин. Предназначен для оценки OEM и интеграции в системы в электромеханических гидравлических приводах, мобильных рабочих функциях и проектах модернизации с щёточными двигателями; также может рассматриваться для компактного промышленного оборудования и вспомогательных приводов при подтверждении напряжения, нагрузки, режима работы, интерфейса установки и условий окружающей среды для проекта.

Ключевые характеристики

• Номинальная мощность 1550 W
• Номинальное напряжение 96VDC
• Номинальный момент 5 N·m при 3000 об/мин
• Номинальный ток 19±10% Arms

Краткие параметры
Номинальная мощность — 1550 W
Номинальное напряжение — 96VDC
Номинальный момент — 5 N·m
Номинальная скорость — 3000 об/мин
Номинальный ток — 19±10% Arms
Размер корпуса — 110 мм

Электрические и механические характеристики (подробно)

• Номинальная мощность: 1550 W
• Номинальное напряжение: 96VDC
• Номинальный момент: 5 N·m
• Номинальная скорость: 3000 об/мин
• Номинальный ток: 19±10% Arms
• Размер корпуса: 110 мм
• Постоянная момента: 0.25±10% N·m/A
• Инерция ротора: 7.7±10% kg·m² × 10⁻⁴
• ЭДС холостого хода (Back EMF): 15.6±10% V/krpm
• Индуктивность линии: 0.16±10% mH
• Сопротивление линии: 0.024±10% Ω
• Длина корпуса (L): 126 mm
• Длина корпуса с тормозом (LB): 171 mm
• Вес: 4.14/6.25 kg
• Элемент обратной связи (опция): магнитный холл / холл + инкрементальный энкодер 2500 линий (опция)
• Сопротивление изоляции: DC500V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800VAC/1s/5mA
• Условия эксплуатации: Температура: -20 до 40°C (опция -40 до 40°C); Влажность: 20%–80% относит. влажности (без конденсации); высота ниже 1000 м (необходимо снижение мощности при превышении указанных температурных или высотных диапазонов)
• Степень защиты: IP54 (IP65 опция)
• Номер детали: CW110BLBT-05030-L6-H
