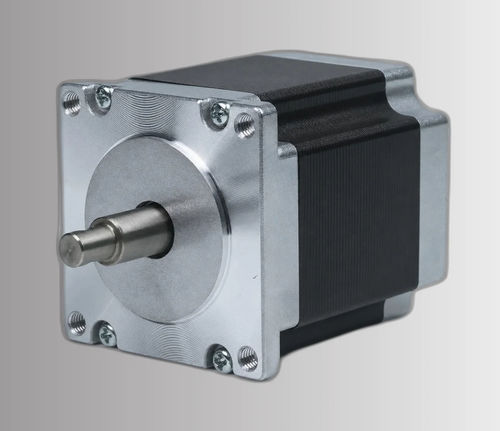

Бесщеточный двигатель CW60BLMA79-15L207-00

DCтрехфазовыйBLDC

Обзор
CW60BLMA79-15L207-00 — это 60 мм (NEMA 24) трёхфазный бесщеточный DC мотор с 10 полюсами, обеспечивающий 15 W при 24 ±10% VDC. Номинальная скорость 700 об/мин и номинальный момент 0,2 N·m (пиковый момент 0,4 N·m) делают его подходящим для промышленных применений с низкой скоростью и высоким моментом в компактных узлах. Класс изоляции B и длина корпуса 79 mm упрощают интеграцию в ограниченном пространстве.

Ключевые характеристики

• Номинальная мощность: 15 W при 24 ±10% VDC
• Номинальный момент: 0,2 N·m при 700 об/мин; пиковый момент: 0,4 N·m
• Корпус 60 mm (NEMA 24), длина 79 mm
• 10-полюсная 3-фазная конструкция для плавной работы на низких оборотах
• Класс изоляции B, масса 0,8 kg

Документация
Доступен технический паспорт (datasheet) для артикулa CW60BLMA79-15L207-00; прилагаются чертёж и кривая «момент‑скорость» для справки при монтаже и оценке характеристик.

Электрические характеристики

• Номер детали: CW60BLMA79-15L207-00
• Поля: 10
• Фазы: 3
• Номинальное напряжение: 24 ±10% VDC
• Номинальная мощность: 15 W
• Номинальная скорость: 700 RPM
• Номинальный момент: 0,2 N·m
• Пиковый/максимальный момент: 0,4 N·m
• Номинальный ток: 1,3 A
• Макс. скорость: 1100 RPM
• Постоянная напряжения: 20 ±5% Vrms/kRPM
• Сопротивление линии: 4,4 ±5% Ω (20°C)
• Индуктивность линии: 9,2 ±10% mH
• Сопротивление изоляции: 100 MΩ (500 VDC)
• Класс изоляции: B (130°C)
• Вес: 0,8 kg

Механика и производительность
Компактная длина корпуса 79 mm для 60 mm фрейма облегчает монтаж в устройствах с ограниченным пространством. Чертёж показывает размеры крепления и вала; кривая момент‑скорость помогает в выборе редуктора и настройке управления.

Применения

• Низкоскоростные серводвигатели и точное позиционирование
• Модули промышленной автоматизации и конвейеры
• Суставы роботов и захваты для коботов
• Медицинское оборудование и лабораторная автоматизация (при требовании 24 VDC)
• Малые приводы и приводы клапанов

Заказ и номер детали
Заказывайте по номеру CW60BLMA79-15L207-00. Свяжитесь с поставщиком для уточнения сроков, вариантов (разъём, вал) и получения datasheet/PDF.
