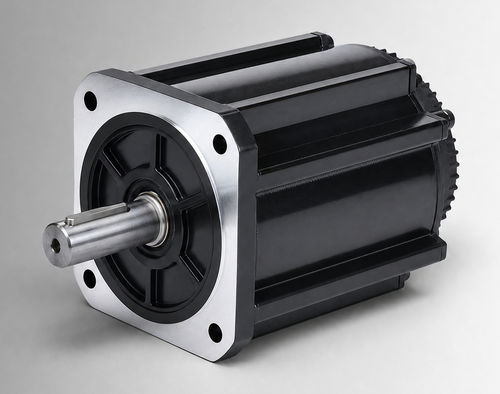

Бесщеточный двигатель CW180BLBT-48015-L6-H

DCBLDC96 В

Обзор
CW180BLBT-48015-L6-H — это высокомощный бесщеточный DC-двигатель с корпусом 180 мм, номиналом 7500 W при 96 VDC. Предназначен для оценки OEM и интеграции в систему; может использоваться в приводах электро-гидравлических насосов, мобильных рабочих функциях, при модернизации с щеточных двигателей и в качестве компактных промышленных вспомогательных приводов при подтверждении электрических и эксплуатационных условий проекта.

Ключевые характеристики

• Номинальная мощность: 7500 W
• Номинальное напряжение: 96 VDC
• Номинальный момент: 48 N·m при 1500 rpm
• Номинальный ток: 102±10% Arms

Электрические и механические характеристики (резюме)
Номинальная мощность: 7500 W
Номинальное напряжение: 96 VDC
Номинальный момент: 48 N·m
Номинальная скорость: 1500 rpm
Номинальный ток: 102±10% Arms
Размер корпуса: 180 mm
Коэффициент момента: 0.47±10% N·m/A
Инерция ротора: 150±10% kg·m² × 10⁻⁴
Обратная ЭДС: 28.5±10% V/krpm
Индуктивность линии: Не указана; допуск ±10%
Сопротивление линии: Не указано; допуск ±10%
Длина корпуса (L): 264 mm
Длина с тормозом (LB): 319 mm
Масса: 32/34 kg (в зависимости от конфигурации)
Элемент обратной связи (опция): магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опционально)
Сопротивление изоляции: DC500V, >20 MΩ (класс F)
Электрическая прочность: 800VAC/1s/5mA
Условия эксплуатации: Температура: -20 до 40°C (−40 до 40°C опционально); Влажность: 20%–80% RH (без конденсации); высота до 1000 м (понижение характеристик при превышении)
Класс защиты: IP54 (IP65 опционно)
Номер детали: CW180BLBT-48015-L6-H

Механические чертежи и характеристики
Механический чертеж — стандартная конструкция 180 мм (доступен)
Механический чертеж — конструкция с вентиляцией 180 мм (доступен)
Характеристики «крутящий момент — скорость» (доступны)

Технические характеристики

• Модель / Номер детали: CW180BLBT-48015-L6-H
• Размер корпуса: 180 mm
• Номинальная мощность: 7500 W
• Номинальное напряжение: 96 VDC
• Номинальный момент: 48 N·m
• Номинальная скорость: 1500 rpm
• Номинальный ток: 102±10% Arms
• Коэффициент момента: 0.47±10% N·m/A
• Обратная ЭДС: 28.5±10% V/krpm
• Инерция ротора: 150±10% ×10⁻⁴ kg·m²
• Длина корпуса (L): 264 mm; с тормозом (LB): 319 mm
• Масса: 32/34 kg (в зависимости от конфигурации)
• Варианты обратной связи: магнитный Холл; Холл + инкрементальный энкодер 2500 линий (опционально)
• Изоляция: DC500V, >20 MΩ (класс F); Электрическая прочность: 800VAC/1s/5mA
• Условия эксплуатации: -20 до 40°C (опционально -40 до 40°C); 20%–80% RH без конденсации; высота < 1000 m (понижение характеристик выше)
• Класс защиты: IP54 (IP65 опционально)
