Двигатель BLDC CW110BLBT-04030-L6-H
96 ВIP65IP54

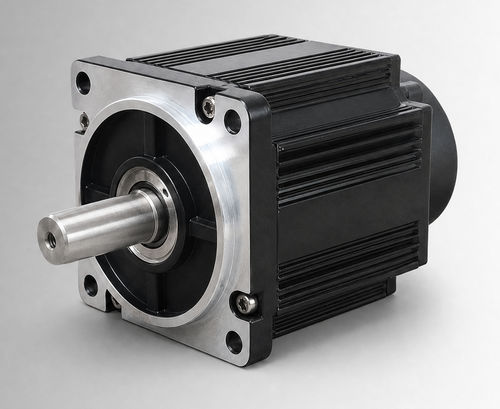

Двигатель BLDC - CW110BLBT-04030-L6-H - NEOTON MOTOR - 96 В / IP65 / IP54
Двигатель BLDC - CW110BLBT-04030-L6-H - NEOTON MOTOR - 96 В / IP65 / IP54
Двигатель BLDC - CW110BLBT-04030-L6-H - NEOTON MOTOR - 96 В / IP65 / IP54 - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
BLDC
Напряжение
96 В
Степень защиты
IP54, IP65
Другие характеристики
со встроенным энкодером
Мощность

1,25 kW
(1,7 hp)

Интенсивность

МИН.: 13,5 A

МАКС.: 16,5 A

Момент

4 Nm
(2,950249 ft.lb)

Скорость вращения

3 000 rpm
(18 849,5559 rad.min-1)

Диаметр

110 mm
(4,33 in)

Рабочая температура

МИН.: -20 °C
(-4 °F)

МАКС.: 40 °C
(104 °F)

Описание

Обзор продукта
CW110BLBT-04030-L6-H — это бесщёточный двигатель постоянного тока (BLDC) с корпусом 110 мм, номинальной мощностью 1250 W, 96 VDC, номинальным моментом 4 N·m при 3000 об/мин. Предназначен для оценки OEM и интеграции в системы для электро-гидравлических насосных приводов, мобильных рабочих функций и проектов модернизации с щёточных двигателей. Может также рассматриваться для компактного промышленного оборудования и вспомогательных приводов при подтверждении напряжения, нагрузки, режима работы, интерфейса установки и условий окружающей среды проекта.

Ключевые особенности
  • Номинальная мощность: 1250 W
  • Номинальное напряжение: 96 VDC
  • Номинальный момент: 4 N·m при 3000 об/мин
  • Номинальный ток: 15±10% Arms

Краткие характеристики
Номинальная мощность — 1250 W
Номинальное напряжение — 96 VDC
Номинальный момент — 4 N·m
Номинальная скорость — 3000 об/мин
Номинальный ток — 15±10% Arms
Размер корпуса — 110 мм

Лист данных
Идентификатор листа: CW110BLBT-04030-L6-H (лист данных доступен для скачивания на странице продукта).

Механический чертеж
Предоставлен механический чертеж для стандартной структуры 110 мм (см. страницу продукта).

Характеристики крутящий момент-скорость
Предоставлен график крутящий момент-скорость для продукта (см. страницу продукта).

Технические характеристики
  • Номинальная мощность: 1250 W
  • Номинальное напряжение: 96 VDC
  • Номинальный момент: 4 N·m
  • Номинальная скорость: 3000 об/мин
  • Номинальный ток: 15±10% Arms
  • Размер корпуса: 110 мм
  • Коэффициент момента: 0.24±10% N·m/A
  • Инерция ротора: 7.7±10% kg·m² × 10⁻⁴
  • Обратная ЭДС (Back EMF): 16±10% V/krpm
  • Индуктивность линии: Не указана; допуск ±10%
  • Сопротивление линии: Не указано; допуск ±10%
  • Длина корпуса (L): 126 мм
  • Длина корпуса с тормозом (LB): 171 мм
  • Вес: 4.14/6.25 kg
  • Элемент обратной связи (опция): магнитный Холл / Холл + инкрементальный энкодер 2500 линии (опционально)
  • Сопротивление изоляции: DC500V, >20 MΩ (класс F)
  • Электрическая прочность: 800 VAC / 1 s / 5 mA
  • Рабочая среда: температура -20 до 40°C (опция -40 до 40°C); влажность 20% до 80% RH (без конденсации); высота ниже 1000 м (понижение мощности вне диапазона)
  • Класс защиты: IP54 (IP65 опционально)
  • Номер детали: CW110BLBT-04030-L6-H
