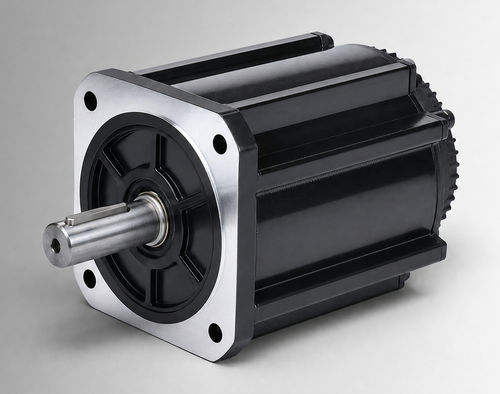

Бесщеточный двигатель CW180BLBT-48020-L9-H

DCBLDC144 В

Обзор продукта
CW180BLBT-48020-L9-H — бесщёточный постоянный двигатель (BLDC) с рамой 180 мм, мощностью 10000 W при 144 VDC и номинальным моментом 48 N·m при 2000 об/мин. Разработан для OEM и системной интеграции; подходит для электромасляных (электро-гидравлических) насосных приводов, мобильных рабочих функций и модернизации с щёточных DC-двигателей. Применять после подтверждения напряжения, нагрузки, режима работы, интерфейса установки и условий окружающей среды.

Основные характеристики

• Номинальная мощность: 10000 W
• Номинальное напряжение: 144 VDC
• Номинальный момент: 48 N·m @ 2000 об/мин
• Номинальный ток: 86 ±10% Arms
• Размер рамы: 180 мм

Электрические и механические характеристики

• Модель / артикул: CW180BLBT-48020-L9-H
• Номинальная мощность: 10000 W
• Номинальное напряжение: 144 VDC
• Номинальный момент: 48 N·m
• Номинальная скорость: 2000 об/мин
• Номинальный ток: 86 ±10% Arms
• Постоянная момента: 0,56 ±10% N·m/A
• Back EMF: 33,5 ±10% V/krpm
• Инерция ротора: 153 ±10% ×10⁻⁴ kg·m²
• Индуктивность / сопротивление линии: не указаны; допуск ±10%
• Длина корпуса (L): 264 mm (319 mm с тормозом)
• Вес: 32 kg (без тормоза) / 34 kg (с тормозом)
• Обратная связь: магнитный Hall; Hall + инкрементальный энкодер 2500 линий (опция)
• Сопротивление изоляции: DC 500 V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
• Температура эксплуатации: -20 до 40°C (опционально -40 до 40°C)
• Влажность: 20% до 80% RH (без конденсации)
• Высота: рекомендуется ниже 1000 м (снижение характеристик выше)
• Степень защиты: IP54 (IP65 опционально)

Применение

• Приводы электромасляных насосов и исполнительные механизмы
• Мобильная техника и рабочие функции
• Модернизация с щёточных DC-двигателей
• Компактное промышленное оборудование и вспомогательные приводы

Опции и заказ

• Опции обратной связи: магнитный Hall или Hall + инкрементальный энкодер 2500 линий
• Доступные опции: IP65, расширенный температурный диапазон (-40 до 40°C), встроенный тормоз (конфигурация LB)
• Артикул: CW180BLBT-48020-L9-H — при заказе укажите требуемые опции
