Бесщеточный двигатель CW86BLA126-660L430-00
DC3-фазныйBLDC

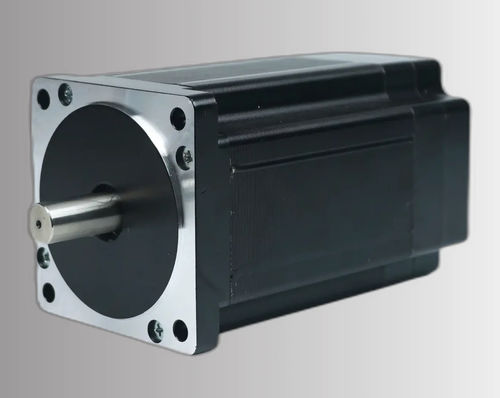

Бесщеточный двигатель - CW86BLA126-660L430-00 - NEOTON MOTOR - DC / 3-фазный / BLDC
Бесщеточный двигатель - CW86BLA126-660L430-00 - NEOTON MOTOR - DC / 3-фазный / BLDC
Бесщеточный двигатель - CW86BLA126-660L430-00 - NEOTON MOTOR - DC / 3-фазный / BLDC - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
DC, 3-фазный, бесщеточный, BLDC
Напряжение
48 В
Конструкция
NEMA 34
Количество полюсов
8 полюсов
Применение
для робототехники
Другие характеристики
точный, высокоточный, для регулирования движения
Мощность

0,66 kW
(0,9 hp)

Интенсивность

19 A

Момент

МАКС.: 4,2 Nm
(3,097761 ft.lb)

МИН.: 2,1 Nm
(1,548881 ft.lb)

Скорость вращения

МАКС.: 3 500 rpm
(21 991,1486 rad.min-1)

МИН.: 3 000 rpm
(18 849,5559 rad.min-1)

Диаметр

86 mm
(3,39 in)

Описание

Обзор продукта
CW86BLA126-660L430-00 — это 86 мм (NEMA 34) 3‑фазный бесщеточный DC‑двигатель, разработанный для промышленной автоматизации, робототехники и точного управления движением. Номинальные параметры: 660 W, питание 48 ±10% VDC, номинальная скорость 3000 об/мин, номинальный момент 2,1 N·m.

Ключевые характеристики
  • Номинальная мощность 660 W
  • Напряжение питания 48 ±10% VDC
  • Номинальный момент 2,1 N·m при 3000 об/мин
  • Габарит 86 мм (NEMA 34)
  • 3‑фазная бесщеточная схема для равномерной подачи момента


Краткие характеристики
Номинальная мощность — 660 W
Номинальное напряжение — 48 ±10% VDC
Номинальная скорость — 3000 об/мин
Номинальный момент — 2,1 N·m
Номинальный ток — 19 A
Габарит — 86 мм (NEMA 34)
Артикул — CW86BLA126-660L430-00

Электрические спецификации
Число полюсов — 8
Фазы — 3
Номинальное напряжение — 48 ±10% VDC
Номинальная мощность — 660 W
Номинальная скорость — 3000 об/мин
Номинальный момент — 2,1 N·m
Номинальный ток — 19 A
Макс. скорость — 3500 об/мин
Макс. момент — 4,2 N·m
Постоянная напряжения — 10 ±5% V/kRPM
Сопротивление линии — 0,12 ±5% Ω (20°C)
Индуктивность линии — 0,34 ±10% mH
Сопротивление изоляции — 100 MΩ @ 500 VDC
Класс изоляции — B (130°C)
Вес — 4 kg
Габарит — 86 мм (NEMA 34)
Артикул — CW86BLA126-660L430-00

Механика и характеристики
Предоставляются механические чертежи и кривая «момент‑скорость» для поддержки монтажа, интеграции и анализа характеристик. Проверьте размеры и соединения на совместимость с приводами и датчиками.

Характеристики / технические спецификации
  • Число полюсов: 8
  • Фазы: 3
  • Номинальное напряжение: 48 ±10% VDC
  • Номинальная мощность: 660 W
  • Номинальная скорость: 3000 об/мин
  • Номинальный момент: 2,1 N·m
  • Номинальный ток: 19 A
  • Макс. скорость: 3500 об/мин
  • Макс. момент: 4,2 N·m
  • Постоянная напряжения: 10 ±5% V/kRPM
  • Сопротивление линии: 0,12 ±5% Ω (20°C)
  • Индуктивность линии: 0,34 ±10% mH
  • Сопротивление изоляции: 100 MΩ @ 500 VDC
  • Класс изоляции: B (130°C)
  • Вес: 4 kg
  • Габарит: 86 мм (NEMA 34)
  • Артикул: CW86BLA126-660L430-00
