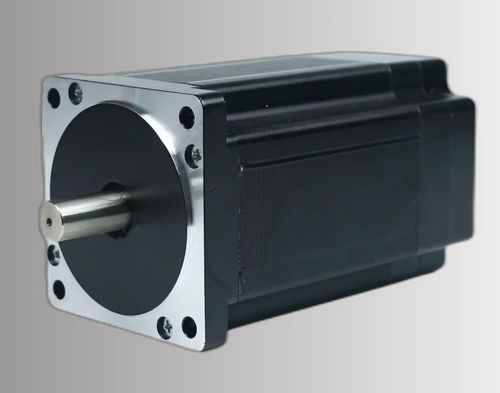

Бесщеточный двигатель CW86BLA126-750H230-02

DC3-фазный220 В

Обзор продукта
CW86BLA126-750H230-02 — 3‑фазный бесщеточный DC мотор с корпусом 86 мм (NEMA 34), номинальная мощность 750 Вт при 220 ± 10% VAC. Обеспечивает номинальную скорость 3000 RPM и номинальный крутящий момент 2,4 N·m, предназначен для промышленной автоматизации, робототехники и точного управления движением.

Ключевые характеристики

• Модель: CW86BLA126-750H230-02
• Номинальная мощность: 750 W
• Питающее напряжение: 220 ± 10% VAC
• Номинальный момент 2,4 N·m при 3000 RPM (максимальный момент 4,8 N·m)
• Корпус 86 мм (NEMA 34), 3‑фазный бесщеточный DC

Электрические характеристики
Число полюсов: 8
Фазы: 3
Номинальное напряжение: 220 ± 10% VAC
Номинальная мощность: 750 W
Номинальная скорость: 3000 RPM
Номинальный момент: 2,4 N·m
Номинальный ток: 8,5 A
Макс. скорость: 3500 RPM
Макс. момент: 4,8 N·m
Постоянная напряжения: 51,67 ±5% V/kRPM
Сопротивление линии: 2,5 ±5% Ω (20°C)
Индуктивность линии: 7,0 ±10% mH
Сопротивление изоляции: 100 MΩ (500 VDC)
Класс изоляции: B 130°C
Вес: 4 kg
Размер корпуса: 86 мм (NEMA 34)
Артикул: CW86BLA126-750H230-02

Механические чертежи и характеристики производительности
Предоставляются механический чертеж и кривая крутящий момент‑скорость для проверки размеров монтажа и параметров производительности.

Технические характеристики

• Серия: 86BLA Series
• Число полюсов: 8
• Фазы: 3
• Постоянная напряжения: 51,67 ±5% V/kRPM
• Сопротивление линии: 2,5 ±5% Ω (20°C)
• Индуктивность линии: 7,0 ±10% mH
• Класс изоляции: B 130°C
• Вес: 4 kg

Применения

• Промышленная автоматизация
• Робототехника и коботы
• CNC‑станки и обрабатывающие центры
• Конвейеры и транспортировка материалов
• Упаковка и системы pick‑and‑place
