Двигатель DC CW57BLMA94-157L430-00
с постоянным токомтрехфазовыйбесщеточный

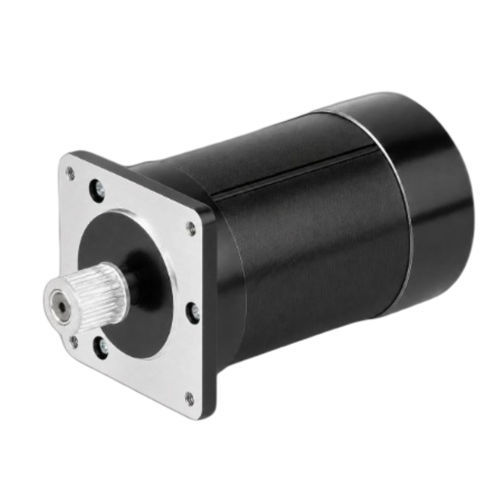

Двигатель DC - CW57BLMA94-157L430-00 - NEOTON MOTOR - с постоянным током / трехфазовый / бесщеточный
Двигатель DC - CW57BLMA94-157L430-00 - NEOTON MOTOR - с постоянным током / трехфазовый / бесщеточный
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
DC, с постоянным током, трехфазовый, бесщеточный, BLDC
Напряжение
48 В
Конструкция
NEMA 23
Количество полюсов
4 полюса
Применение
для робототехники
Другие характеристики
высокий крутящий момент, точный, с бесщеточным мотором пост. тока
Мощность

0,16 kW
(0,22 hp)

Интенсивность

4,5 A

Момент

2 Nm, 3 Nm
(1,475124 ft.lb, 2,212686 ft.lb)

Скорость вращения

750 rpm
(4 712,389 rad.min-1)

Диаметр

57 mm
(2,24 in)

Описание

Обзор продукта
CW57BLMA94-157L430-00 — это 57 мм (NEMA 23) трёхфазный бесщёточный двигатель постоянного тока мощностью 157 Вт при 48 ±10% VDC и номинальной частоте вращения 750 об/мин. Предназначен для промышленной автоматизации, робототехники и систем прецизионного управления движением, где требуются компактность и высокая плотность момента.

Ключевые особенности
  • Номинальная мощность: 157 Вт
  • Питание: 48 ±10% VDC
  • Номинальный момент: 2 N·m при 750 об/мин (макс. 3 N·m)
  • Размер корпуса: 57 мм (NEMA 23), 4 полюса, 3 фазы
  • Бесщёточная конструкция для сниженного обслуживания и плавного управления


Краткие характеристики
  • Номинальная мощность: 157 Вт
  • Номинальное напряжение: 48 ±10% VDC
  • Номинальная скорость: 750 об/мин
  • Номинальный момент: 2 N·m
  • Номинальный ток: 4,5 A
  • Размер корпуса: 57 мм (NEMA 23)


Электрические характеристики
Число полюсов: 4
Фазы: 3
Номинальное напряжение: 48 ±10% VDC
Номинальная мощность: 157 Вт
Номинальная скорость: 750 об/мин
Номинальный момент: 2 N·m
Номинальный ток: 4,5 A
Макс. скорость: 750 об/мин
Макс. момент: 3 N·m
Коэффициент напряжения: 9,5 ±5% V/kRPM
Сопротивление линии: 1,01 ±5% Ω (20°C)
Индуктивность линии: 2,7 ±10% mH
Сопротивление изоляции: 100 MΩ (500 VDC)
Класс изоляции: B (130°C)
Вес: 1,8 kg
Передаточное отношение: 1:4
Размер корпуса: 57 мм (NEMA 23)
Артикул: CW57BLMA94-157L430-00

Доп. материалы
Предоставляются чертежи и кривая «момент — скорость» для справки по монтажу, габаритам и характеристикам.

Технические характеристики
  • Модель / Артикул: CW57BLMA94-157L430-00
  • Размер корпуса: 57 мм (NEMA 23)
  • Номинальная мощность: 157 Вт
  • Номинальное напряжение: 48 ±10% VDC
  • Номинальная скорость: 750 об/мин
  • Номинальный момент: 2 N·m
  • Макс. момент: 3 N·m
  • Номинальный ток: 4,5 A
  • Число полюсов: 4
  • Фазы: 3
  • Коэффициент напряжения: 9,5 ±5% V/kRPM
  • Сопротивление линии: 1,01 ±5% Ω (20°C)
  • Индуктивность линии: 2,7 ±10% mH
  • Сопротивление изоляции: 100 MΩ (500 VDC)
  • Класс изоляции: B (130°C)
  • Вес: 1,8 kg
  • Передаточное отношение: 1:4
