Бесщеточный двигатель CW42BLD97-120L280-00
DCтрехфазовый24 В

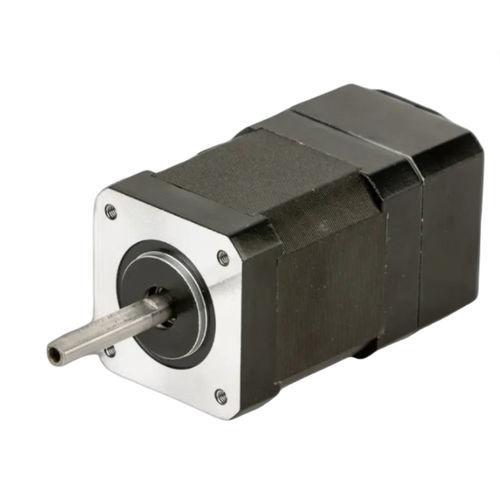

Бесщеточный двигатель - CW42BLD97-120L280-00 - NEOTON MOTOR - DC / трехфазовый / 24 В
Бесщеточный двигатель - CW42BLD97-120L280-00 - NEOTON MOTOR - DC / трехфазовый / 24 В
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
DC, трехфазовый, бесщеточный
Напряжение
24 В
Конструкция
NEMA 17
Количество полюсов
4 полюса
Применение
промышленный, для робототехники
Другие характеристики
точный, с бесщеточным мотором пост. тока
Мощность

0,12 kW
(0,16 hp)

Интенсивность

6,1 A

Момент

МАКС.: 0,28 Nm
(0,206517 ft.lb)

МИН.: 0,14 Nm
(0,103259 ft.lb)

Скорость вращения

МАКС.: 10 800 rpm
(67 858,4013 rad.min-1)

МИН.: 8 000 rpm
(50 265,4825 rad.min-1)

Диаметр

42 mm
(1,65 in)

Описание

Обзор продукта
CW42BLD97-120L280-00 — это 42 мм (NEMA 17) 3-фазный бесщеточный двигатель постоянного тока, предназначенный для промышленной автоматизации, робототехники и приложений прецизионного управления движением. Номинальная мощность 120 Вт при питании 24 ±10% VDC и номинальной скорости 8000 об/мин.

Ключевые характеристики
  • Номинальная мощность: 120 Вт
  • Напряжение питания: 24 ±10% VDC
  • Номинальный момент: 0,14 Нм при 8000 об/мин
  • Габарит: 42 мм (NEMA 17)
  • 3-фазная бесщеточная конструкция для плавного и управляемого момента

Краткие характеристики
Номинальная мощность: 120 Вт
Номинальное напряжение: 24 ±10% VDC
Номинальная скорость: 8000 об/мин
Номинальный момент: 0,14 Нм
Номинальный ток: 6,1 А
Габарит: 42 мм (NEMA 17)

Электрические спецификации
Число полюсов: 4
Фазы: 3
Номинальное напряжение: 24 ±10% VDC
Номинальная мощность: 120 Вт
Номинальная скорость: 8000 об/мин
Номинальный момент: 0,14 Нм
Номинальный ток: 6,1 А
Макс. скорость: 10800 об/мин
Макс. момент: 0,28 Нм
Постоянная напряжения: 1,5 ±5% Vrms/krpm
Сопротивление линии: 0,17 ±5% Ω (20℃)
Индуктивность линии: 0,22 ±10% mH
Сопротивление изоляции: 50 MΩ @ 500 VDC
Класс изоляции: F (155℃)
Вес: 0,8 kg
Габарит: 42 мм (NEMA 17)
Номер детали: CW42BLD97-120L280-00

Механика и характеристики
Механический чертеж и кривая «момент-скорость» доступны для этой модели (чертежи и характеристики показаны на странице продукта).

Технические характеристики
  • Модель / Номер детали: CW42BLD97-120L280-00
  • Серия: 42BLD Series
  • Габарит: 42 мм (NEMA 17)
  • Номинальная мощность: 120 Вт
  • Номинальное напряжение: 24 ±10% VDC
  • Номинальная скорость: 8000 об/мин
  • Номинальный момент: 0,14 Нм
  • Номинальный ток: 6,1 А
  • Макс. скорость: 10800 об/мин
  • Макс. момент: 0,28 Нм
  • Постоянная напряжения: 1,5 ±5% Vrms/krpm
  • Сопротивление линии: 0,17 ±5% Ω (20℃)
  • Индуктивность линии: 0,22 ±10% mH
  • Сопротивление изоляции: 50 MΩ @ 500 VDC
  • Класс изоляции: F (155℃)
  • Число полюсов: 4
  • Фазы: 3
  • Вес: 0,8 kg
