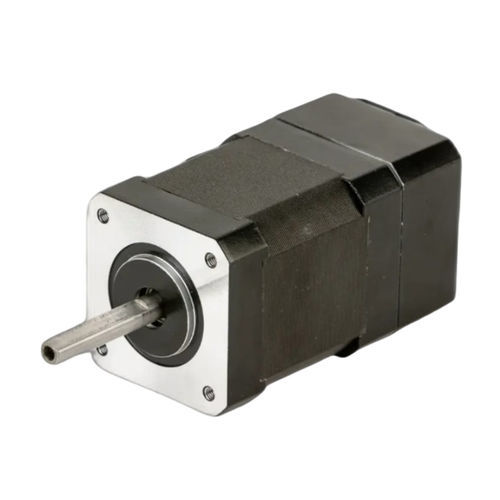

Двигатель с электронной коммутацией CW42BLB70-78L240-00

DCтрехфазовыйBLDC

Обзор продукта
CW42BLB70-78L240-00 — это 42 мм (NEMA 17) трехфазный бесщеточный DC-двигатель, разработанный для промышленной автоматизации, робототехники и приложений прецизионного управления движением. Номинальная мощность 78 W, 24 VDC ±10%, номинальная скорость 4000 об/мин и номинальный крутящий момент 0,188 Nm при 4000 об/мин, обеспечивает компактное решение для задач средней мощности по позиционированию и приводу.

Основные характеристики

• Номинальная мощность 78 W
• Питающее напряжение 24 VDC ±10%
• Номинальный крутящий момент 0,188 Nm при 4000 об/мин
• Размер корпуса 42 мм (NEMA 17)
• Трехфазная бесщеточная конструкция для плавной работы

Краткие технические данные
Номинальная мощность — 78 W
Номинальное напряжение — 24 VDC ±10%
Номинальная скорость — 4000 об/мин
Номинальный крутящий момент — 0,188 Nm
Номинальный ток — 4,3 A
Размер корпуса — 42 мм (NEMA 17)

Электрические характеристики
Полюса — 8 полюсов
Фазы — 3
Номинальное напряжение — 24 VDC ±10%
Номинальная мощность — 78 W
Номинальная скорость — 4000 об/мин
Номинальный крутящий момент — 0,188 Nm
Номинальный ток — 4,3 A
Макс. скорость — 4800 об/мин
Макс. крутящий момент — 0,56 Nm
Постоянная напряжения — 3,5 Vrms/kRPM
Сопротивление линии — 0,46 ±5% Ω (20°C)
Индуктивность линии — 0,26 ±10% mH
Сопротивление изоляции — 100MΩ @ 500V
Класс изоляции — B 130°C
Рабочая температура — -20 ~ +50 °C
Метод управления — управляющее напряжение 5~24 VDC
Размер корпуса — 42 мм (NEMA 17)
Номер детали — CW42BLB70-78L240-00

Механические чертежи и график момента-скорости
Для этой детали предоставлены механический чертеж и график момента-скорости для облегчения интеграции и подбора.

Технические характеристики

• Номер детали: CW42BLB70-78L240-00
• Модель / Обозначение: 42 мм (NEMA 17) бесщеточный DC-двигатель
• Номинальная мощность: 78 W
• Номинальное напряжение: 24 VDC ±10%
• Номинальная скорость: 4000 об/мин
• Номинальный крутящий момент: 0,188 Nm
• Номинальный ток: 4,3 A
• Макс. скорость: 4800 об/мин
• Макс. крутящий момент: 0,56 Nm
• Постоянная напряжения: 3,5 Vrms/kRPM
• Сопротивление линии: 0,46 ±5% Ω (20°C)
• Индуктивность линии: 0,26 ±10% mH
• Сопротивление изоляции: 100MΩ @ 500V
• Класс изоляции: B 130°C
• Рабочая температура: -20 ~ +50 °C
• Метод управления: управляющее напряжение 5~24 VDC
• Полюса: 8
• Фазы: 3
• Размер корпуса: 42 мм (NEMA 17)
