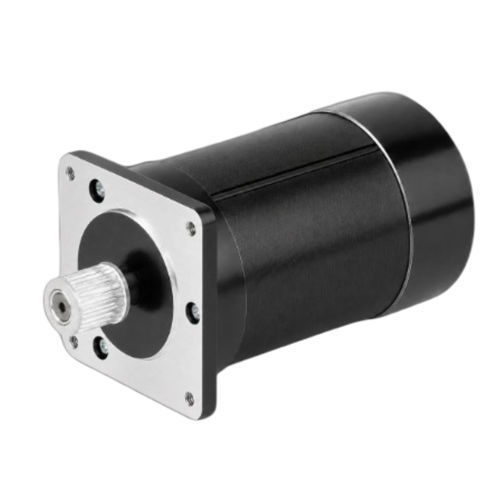

Двигатель DC CW57BLMA94-150L230-003-фазныйBLDC24 В
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- DC, 3-фазный, BLDC
- Напряжение
- 24 В
- Конструкция
- NEMA 23
- Количество полюсов
- 4 полюса
- Применение
- для робототехники
- Другие характеристики
- высокоточный, слабое зацепление
- Мощность
0,15 kW
(0,2 hp)- Интенсивность
10 A
- Момент
0,48 Nm, 0,96 Nm
(0,35403 ft.lb, 0,70806 ft.lb)- Скорость вращения
3 000 rpm, 3 500 rpm
(18 849,5559 rad.min-1, 21 991,1486 rad.min-1)- Диаметр
57 mm
(2,24 in)
Описание
Обзор продукта
CW57BLMA94-150L230-00 — это 57 мм (NEMA 23) трехфазный бесколлекторный DC-двигатель с номинальной мощностью 150 W при 24 ±10% VDC и 3000 об/мин. Предназначен для промышленной автоматизации, робототехники и систем точного управления движением, где требуется компактность и предсказуемая зависимость момент-скорость.
Ключевые характеристики
Краткие характеристики
Электрические характеристики
Механика и характеристики
Технические характеристики
CW57BLMA94-150L230-00 — это 57 мм (NEMA 23) трехфазный бесколлекторный DC-двигатель с номинальной мощностью 150 W при 24 ±10% VDC и 3000 об/мин. Предназначен для промышленной автоматизации, робототехники и систем точного управления движением, где требуется компактность и предсказуемая зависимость момент-скорость.
Ключевые характеристики
- Номинальная мощность: 150 W
- Напряжение питания: 24 ±10% VDC
- Номинальный момент: 0,48 N·m при 3000 об/мин
- Размер фланца: 57 мм (NEMA 23)
- Трехфазная безколлекторная конструкция для низкого кручения и плавной работы
Краткие характеристики
- Номинальная мощность: 150 W
- Номинальное напряжение: 24 ±10% VDC
- Номинальная скорость: 3000 об/мин
- Номинальный момент: 0,48 N·m
- Номинальный ток: 10 A
- Размер фланца: 57 мм (NEMA 23)
Электрические характеристики
- Полюсов: 4
- Фаз: 3
- Номинальное напряжение: 24 ±10% VDC
- Номинальная мощность: 150 W
- Номинальная скорость: 3000 об/мин
- Номинальный момент: 0,48 N·m
- Номинальный ток: 10 A
- Макс. скорость: 3500 об/мин
- Макс. момент: 0,96 N·m
- Постоянная напряжения: 3,5 ±5% V/kRPM
- Сопротивление обмотки: 0,3 ±5% Ω (20°C)
- Индуктивность обмотки: 0,51 ±10% mH
- Сопротивление изоляции: 100 MΩ (500 VDC)
- Класс изоляции: B (130°C)
- Вес: 1 kg
- Размер фланца: 57 мм (NEMA 23)
- Номер детали: CW57BLMA94-150L230-00
Механика и характеристики
- Чертеж корпуса доступен для модели CW57BLMA94-150L230-00
- Кривая момент-скорость доступна для модели CW57BLMA94-150L230-00
Технические характеристики
- Номер детали: CW57BLMA94-150L230-00
- Размер фланца: 57 мм (NEMA 23)
- Номинальная мощность: 150 W
- Номинальное напряжение: 24 ±10% VDC
- Номинальная скорость: 3000 об/мин
- Номинальный момент: 0,48 N·m
- Номинальный ток: 10 A
- Макс. скорость: 3500 об/мин
- Макс. момент: 0,96 N·m
- Полюсов: 4
- Фаз: 3
- Постоянная напряжения: 3,5 ±5% V/kRPM
- Сопротивление обмотки: 0,3 ±5% Ω (20°C)
- Индуктивность обмотки: 0,51 ±10% mH
- Сопротивление изоляции: 100 MΩ (500 VDC)
- Класс изоляции: B (130°C)
- Вес: 1 kg
