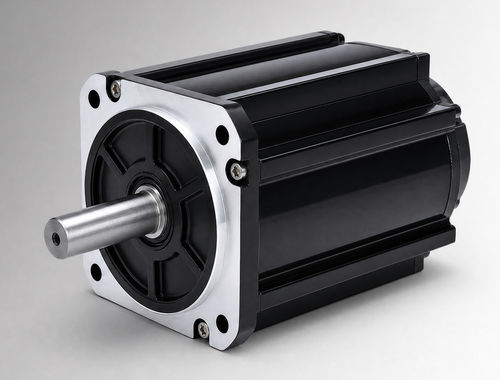

Бесщеточный двигатель CW130BLBT-19020-L5-H

DCBLDC72 В

Краткое описание
CW130BLBT-19020-L5-H — бесщеточный двигатель постоянного тока (BLDC) с рамой 130 мм, номинальная мощность 4000 W, 72 VDC, номинальный момент 19 N·m при 2000 rpm. Предназначен для оценки OEM и интеграции в системы в приводах электро-гидравлических насосов, мобильных рабочих функциях и проектах по замене щеточных двигателей, может применяться в компактном промышленном оборудовании и вспомогательных приводах при подтверждении напряжения, нагрузки, длительности работы, интерфейса установки и условий эксплуатации для проекта.

Ключевые характеристики

• Номинальная мощность 4000 W
• Номинальное напряжение 72 VDC
• Номинальный момент 19 N·m при 2000 rpm
• Номинальный ток 65±10% Arms

Краткие характеристики

• Номинальная мощность: 4000 W
• Номинальное напряжение: 72 VDC
• Номинальный момент: 19 N·m
• Номинальная скорость: 2000 rpm
• Номинальный ток: 65±10% Arms
• Размер рамы: 130 mm

Электрические и механические характеристики

• Коэффициент момента: 0.29±10% N·m/A
• Инерция ротора: 25.2±10% kg·m² × 10⁻⁴
• Обратная ЭДС: 17.7±10% V/krpm
• Индуктивность линии: не указана; допуск ±10%
• Сопротивление линии: не указано; допуск ±10%
• Длина корпуса (L): 181 mm
• Длина с тормозом (LB): 221 mm
• Вес: 14 kg (стандарт) / 15.8 kg (с тормозом)
• Обратная связь: магнитные Холл; Холл + инкрементальный энкодер 2500 линий (опция)
• Сопротивление изоляции: DC 500 V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
• Рабочая среда: -20 до 40 °C (опция -40 до 40 °C); влажность 20–80% RH (без конденсации); высота <1000 m
• Класс защиты: IP54 (IP65 опционально)
• Номер детали: CW130BLBT-19020-L5-H

Доступные технические иллюстрации

• Механический чертеж — стандартная конструкция 130 mm (изображение предоставлено)
• Механический чертеж — 130 mm конструкция с вентиляционным охлаждением (изображение предоставлено)
• Характеристики «момент-скорость» (изображение предоставлено)

Технические характеристики

• Модель / Номер детали: CW130BLBT-19020-L5-H
• Размер рамы: 130 mm
• Номинальная мощность: 4000 W
• Номинальное напряжение: 72 VDC
• Номинальный момент: 19 N·m
• Номинальная скорость: 2000 rpm
• Номинальный ток: 65±10% Arms
• Коэффициент момента: 0.29±10% N·m/A
• Обратная ЭДС: 17.7±10% V/krpm
• Инерция ротора: 25.2±10% kg·m² × 10⁻⁴
• Длина корпуса (L): 181 mm; с тормозом (LB): 221 mm
• Вес: 14 kg (стандарт) / 15.8 kg (с тормозом)
• Опции обратной связи: магнитные Холл; Холл + инкрементальный энкодер 2500 линий (опция)
• Изоляция: DC 500 V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
• Рабочая среда: -20 до 40 °C (опция -40 до 40 °C); влажность 20–80% RH (без конденсации); высота ниже 1000 m
• Класс защиты: IP54 (IP65 опционально)
