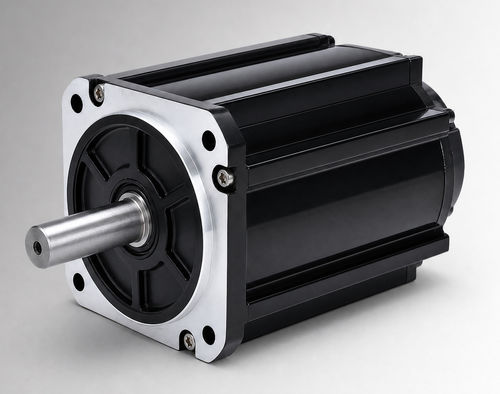

Бесщеточный двигатель CW130BLBT-05030-L6-H

DCBLDC96 В

Обзор продукта
CW130BLBT-05030-L6-H — это бесщёточный двигателЬ постоянного тока (BLDC) с корпусом 130 мм, номинальная мощность 1550 W при 96 VDC. Номинальный момент 5 N·m при 3000 об/мин. Предназначен для OEM-оценки и интеграции в системы: электром гидравлические насосные приводы, мобильные рабочие функции и модернизация на замену щеточных DC-приводов. Может применяться в компактном промышленном оборудовании и вспомогательных приводах при подтверждении параметров напряжения, нагрузки, режима работы, интерфейса монтажа и условий окружающей среды.

Ключевые характеристики

• Номинальная мощность: 1550 W
• Номинальное напряжение: 96 VDC
• Номинальный момент: 5 N·m @ 3000 об/мин
• Номинальный ток: 17,5±10% Arms
• Размер корпуса: 130 mm
• Опциональная обратная связь: Hall / Hall + инкрементальный энкодер 2500 линий
• Класс защиты: IP54 стандарт (IP65 — опция)

Электрические и механические характеристики

• Артикул: CW130BLBT-05030-L6-H
• Номинальная мощность: 1550 W
• Номинальное напряжение: 96 VDC
• Номинальный момент: 5 N·m
• Номинальная скорость: 3000 об/мин
• Номинальный ток: 17,5±10% Arms
• Коэффициент момента: 0,27±10% N·m/A
• Инерция ротора: 12±10% ×10⁻⁴ kg·m²
• Обратная ЭДС: 15,6±10% V/krpm
• Индуктивность линии: 0,25±10% mH
• Сопротивление линии: 0,024±10% Ω
• Длина корпуса (L): 119 mm
• Длина с тормозом (LB): 166 mm
• Вес: 6 kg (стандарт) / 7,8 kg (с тормозом)
• Обратная связь: Hall или Hall + энкодер 2500 линий (опция)
• Сопротивление изоляции: DC 500 V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800 VAC / 1 s / 5 mA

Чертежи и графики

• Механический чертеж — стандартная конструкция 130 мм
• Механический чертеж — конструкция 130 мм с охлаждением вентилятором
• Характеристики «момент‑скорость» (график, специфичный для изделия)

Технический паспорт
ID паспорта: CW130BLBT-05030-L6-H (паспорт производителя доступен для скачивания).

Рабочая среда и степень защиты

• Рабочая температура: -20 до 40°C (опция -40 до 40°C)
• Влажность: 20% до 80% RH (без конденсации)
• Высота над уровнем моря: рекомендуется ниже 1000 м (возможно снижение характеристик при превышении допустимых температур/высоты)
• Класс защиты: IP54 стандарт (IP65 опционально)
