Двигатель DC CW57BLMA74-251L260-00
3-фазныйбесщеточный24 В

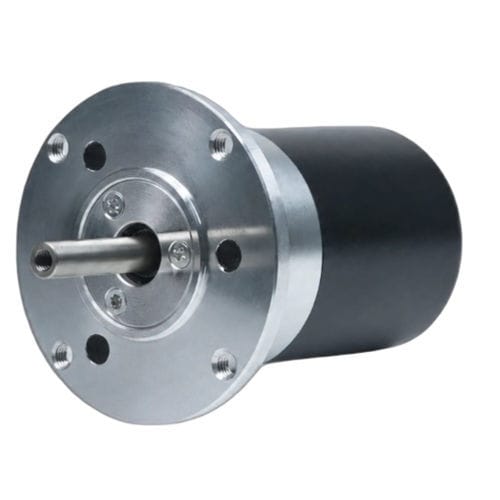

Двигатель DC - CW57BLMA74-251L260-00 - NEOTON MOTOR - 3-фазный / бесщеточный / 24 В
Двигатель DC - CW57BLMA74-251L260-00 - NEOTON MOTOR - 3-фазный / бесщеточный / 24 В
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
DC, 3-фазный, бесщеточный
Напряжение
24 В
Конструкция
NEMA 23
Количество полюсов
4 полюса
Применение
промышленный, для робототехники, для конвейера, для упаковочной машины, для станка
Мощность

0,25 kW
(0,34 hp)

Интенсивность

11,5 A

Момент

МАКС.: 0,8 Nm
(0,59005 ft.lb)

МИН.: 0,4 Nm
(0,295025 ft.lb)

Скорость вращения

МАКС.: 7 500 rpm
(47 123,8898 rad.min-1)

МИН.: 6 000 rpm
(37 699,1118 rad.min-1)

Диаметр

57 mm
(2,24 in)

Описание

Описание продукта
CW57BLMA74-251L260-00 — это 57 мм (NEMA 23) трёхфазный бесщёточный DC-двигатель мощностью 251 W при 24 ±10% VDC, с номинальной скоростью 6000 RPM и номинальным моментом 0,4 N·m. Предназначен для промышленной автоматизации, робототехники и прецизионного управления движением в условиях ограниченного пространства.

Ключевые характеристики
  • Номинальная мощность 251 W
  • Питание 24 ±10% VDC
  • Номинальный момент 0,4 N·m при 6000 RPM
  • Размер фланца: 57mm (NEMA 23)
  • Трёхфазная бесщёточная конструкция для плавной и управляемой работы


Краткие характеристики (резюме)
  • Номинальная мощность: 251 W
  • Номинальное напряжение: 24 ±10% VDC
  • Номинальная скорость: 6000 RPM
  • Номинальный момент: 0,4 N·m
  • Номинальный ток: 11,5 A
  • Размер фланца: 57mm (NEMA 23)


Электрические характеристики
Параметр — Значение
Число полюсов — 4
Фазы — 3
Номинальное напряжение — 24 ±10% VDC
Номинальная мощность — 251 W
Номинальная скорость — 6000 RPM
Номинальный момент — 0,4 N·m
Номинальный ток — 11,5 A
Макс. скорость — 7500 RPM
Макс. момент — 0,8 N·m
Коэффициент напряжения — 2,4 ±5% V/kRPM
Сопротивление линии — 0,12 ±5% Ω (20°C)
Индуктивность линии — 0,3 ±10% mH
Сопротивление изоляции — 100 MΩ @ 500 VDC
Класс изоляции — B (130°C)
Вес — 0,78 kg
Размер фланца — 57mm (NEMA 23)
Номер детали — CW57BLMA74-251L260-00

Механика и характеристики
  • Доступны чертежи и размеры для серии 57mm BLDC
  • Доступна кривая «момент-скорость» для CW57BLMA74-251L260-00


Применения
  • Промышленная автоматизация и заводское оборудование
  • Робототехника и коллаборативные роботы
  • Системы позиционирования, CNC-оси
  • Конвейеры, упаковка и материально-транспортные системы


Модель / Характеристики
  • Модель / Серия: CW57BLMA74 (серия 57BLMA)
  • Фланец: 57mm (NEMA 23)
  • Номинальная мощность: 251 W
  • Номинальное напряжение: 24 ±10% VDC
  • Номинальная скорость: 6000 RPM
  • Номинальный момент: 0,4 N·m
  • Номинальный ток: 11,5 A
  • Макс. скорость: 7500 RPM
  • Макс. момент: 0,8 N·m
  • Полюсов: 4
  • Фазы: 3
  • Коэффициент напряжения: 2,4 ±5% V/kRPM
  • Сопротивление линии: 0,12 ±5% Ω (20°C)
  • Индуктивность линии: 0,3 ±10% mH
  • Сопротивление изоляции: 100 MΩ (500 VDC)
  • Класс изоляции: B (130°C)
  • Вес: 0,78 kg
  • Номер детали: CW57BLMA74-251L260-00
