Бесщеточный двигатель CW110BLBT-06020-L3-H
DCBLDC48 В

Бесщеточный двигатель - CW110BLBT-06020-L3-H - NEOTON MOTOR - DC / BLDC / 48 В

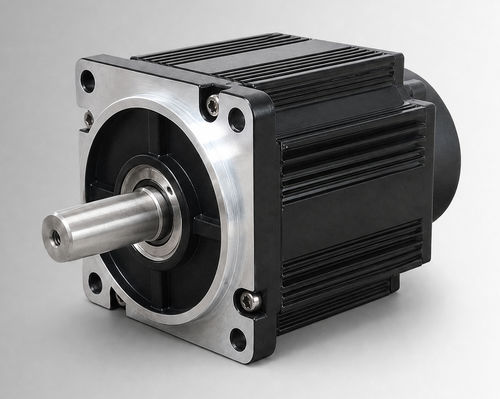

Бесщеточный двигатель - CW110BLBT-06020-L3-H - NEOTON MOTOR - DC / BLDC / 48 В
Бесщеточный двигатель - CW110BLBT-06020-L3-H - NEOTON MOTOR - DC / BLDC / 48 В - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
DC, бесщеточный, BLDC
Напряжение
48 В
Конструкция
с тормозом, компактный
Степень защиты
IP54, IP65
Применение
для использования в гидравлике, для электрических мотодвигателей, модифицированный
Другие характеристики
высокая мощность, со встроенным энкодером
Мощность

1,25 kW
(1,7 hp)

Интенсивность

МАКС.: 35,2 A

МИН.: 28,8 A

Момент

6 Nm
(4,425373 ft.lb)

Скорость вращения

2 000 rpm
(12 566,3706 rad.min-1)

Диаметр

110 mm
(4,33 in)

Рабочая температура

МАКС.: 40 °C
(104 °F)

МИН.: -20 °C
(-4 °F)

Описание

Обзор продукта
CW110BLBT-06020-L3-H — это бесщеточный двигатель постоянного тока (BLDC) с фланцем 110 мм, номинальная мощность 1250 W, 48 VDC, номинальный момент 6 N·m при 2000 об/мин. Предназначен для оценки OEM и интеграции в систему в приводах электро-гидравлических насосов, мобильных рабочих функциях и проектах по модернизации щеточных DC-приводов. Может быть рассмотрен для компактного промышленного оборудования и вспомогательных приводов после подтверждения напряжения, нагрузки, режима работы, интерфейса установки и условий окружающей среды для проекта.

Ключевые характеристики
  • Номинальная мощность: 1250 W
  • Номинальное напряжение: 48 VDC
  • Номинальный момент: 6 N·m при 2000 об/мин
  • Номинальный ток: 32±10% Arms

Электрические и механические характеристики
Номинальная мощность: 1250 W
Номинальное напряжение: 48 VDC
Номинальный момент: 6 N·m
Номинальная скорость: 2000 об/мин
Номинальный ток: 32±10% Arms
Размер рамы: 110 mm
Постоянная момента: 0.19±10% N·m/A
Инерция ротора: 10.9±10% kg·m² × 10⁻⁴
Обратная ЭДС (Back EMF): 11.2±10% V/krpm
Индуктивность линии: 0.162±10% mH
Сопротивление линии: 0.072±10% Ω
Длина корпуса (L): 156 mm
Длина корпуса с тормозом (LB): 193 mm
Вес: 6.36/8.47 kg
Элемент обратной связи (опция): магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опция)
Сопротивление изоляции: DC500V, >20 MΩ (класс F)
Диэлектрическая прочность: 800VAC/1s/5mA
Окружающая среда эксплуатации: температура -20 до 40°C (опционально -40 до 40°C); влажность 20% до 80% RH (без конденсации); высота ниже 1000 м (ограничение по мощности при превышении заявленных диапазонов температуры или высоты)
Класс защиты: IP54 (IP65 опционально)
Артикул: CW110BLBT-06020-L3-H

Механический чертеж
Механический чертеж — стандартная конструкция 110 мм (иллюстрация доступна на странице продукта).

Характеристики момент-скорость
График характеристик момент-скорость доступен на странице продукта.

Технические характеристики
  • Номинальная мощность: 1250 W
  • Номинальное напряжение: 48 VDC
  • Номинальный момент: 6 N·m
  • Номинальная скорость: 2000 об/мин
  • Номинальный ток: 32±10% Arms
  • Размер рамы: 110 mm
  • Постоянная момента: 0.19±10% N·m/A
  • Инерция ротора: 10.9±10% kg·m² × 10⁻⁴
  • Обратная ЭДС: 11.2±10% V/krpm
  • Индуктивность линии: 0.162±10% mH
  • Сопротивление линии: 0.072±10% Ω
  • Длина корпуса (L): 156 mm
  • Длина корпуса с тормозом (LB): 193 mm
  • Вес: 6.36/8.47 kg
  • Опции обратной связи: магнитный Холл; Холл + инкрементальный энкодер 2500 линий (опция)
  • Сопротивление изоляции: DC500V, >20 MΩ (класс F)
  • Диэлектрическая прочность: 800VAC/1s/5mA
  • Окружающая среда эксплуатации: -20 до 40°C (опционально -40 до 40°C); 20% до 80% RH без конденсации; высота ниже 1000 м
  • Класс защиты: IP54 (IP65 опционально)
  • Артикул / Модель: CW110BLBT-06020-L3-H
