Бесщеточный двигатель CW180BLBT-28020-L6-H
DCBLDC96 В

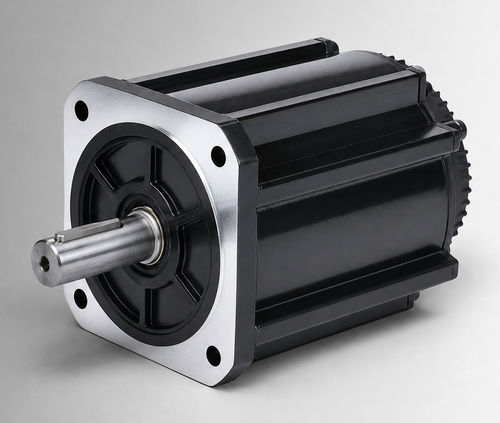

Бесщеточный двигатель - CW180BLBT-28020-L6-H - NEOTON MOTOR - DC / BLDC / 96 В
Бесщеточный двигатель - CW180BLBT-28020-L6-H - NEOTON MOTOR - DC / BLDC / 96 В
Бесщеточный двигатель - CW180BLBT-28020-L6-H - NEOTON MOTOR - DC / BLDC / 96 В - изображение - 2
Бесщеточный двигатель - CW180BLBT-28020-L6-H - NEOTON MOTOR - DC / BLDC / 96 В - изображение - 3
Бесщеточный двигатель - CW180BLBT-28020-L6-H - NEOTON MOTOR - DC / BLDC / 96 В - изображение - 4
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
DC, бесщеточный, BLDC
Напряжение
96 В
Конструкция
с тормозом, компактный
Степень защиты
IP54, IP65
Охлаждение
с принудительной вентиляцией
Применение
промышленный, для использования в гидравлике, для электрических мотодвигателей
Другие характеристики
высокая мощность, стандартный
Мощность

5,8 kW
(7,89 hp)

Интенсивность

МИН.: 67,5 A

МАКС.: 82,5 A

Момент

28 Nm
(20,65174 ft.lb)

Скорость вращения

2 000 rpm
(12 566,3706 rad.min-1)

Диаметр

180 mm
(7,09 in)

Рабочая температура

МИН.: -20 °C
(-4 °F)

МАКС.: 40 °C
(104 °F)

Описание

Обзор
CW180BLBT-28020-L6-H — это высокомощный бесщеточный DC-двигатель с рамой 180 мм, номинальной мощностью 5800 W, 96 VDC, моментом 28 N·m и скоростью 2000 rpm. Предназначен для оценок OEM и интеграции в систему для электромеханических гидравлических насосных приводов, мобильных рабочих функций и проектов по модернизации с щёточными двигателями, а также для оценки компактного промышленного оборудования и вспомогательных приводов при подтверждении напряжения, нагрузки, режима работы, интерфейса установки и условий окружающей среды для проекта.

Ключевые характеристики
  • Номинальная мощность: 5800 W
  • Номинальное напряжение: 96 VDC
  • Номинальный момент: 28 N·m при 2000 rpm
  • Номинальный ток: 75±10% Arms

Механические и визуальные материалы
  • Механический чертёж — стандартная конструкция 180 мм (иллюстрация)
  • Механический чертёж — конструкция 180 мм с вентиляторным охлаждением (иллюстрация)
  • Характеристики «крутящий момент—скорость» (график)

Технический паспорт
CW180BLBT-28020-L6-H (технический паспорт указан на странице)

Характеристики / Технические данные
  • Номинальная мощность: 5800 W
  • Номинальное напряжение: 96 VDC
  • Номинальный момент: 28 N·m
  • Номинальная скорость: 2000 rpm
  • Номинальный ток: 75±10% Arms
  • Размер рамы: 180 mm
  • Коэффициент момента: 0.37±10% N·m/A
  • Инерция ротора: 122±10% kg·m² × 10⁻⁴
  • Обратная ЭДС: 22.5±10% V/krpm
  • Индуктивность линии: Не указана; допуск ±10%
  • Сопротивление линии: Не указано; допуск ±10%
  • Длина корпуса (L): 264 mm
  • Длина корпуса с тормозом (LB): 319 mm
  • Масса: 32/34 kg
  • Элемент обратной связи (опция): магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опция)
  • Сопротивление изоляции: DC500V, >20 MΩ (класс F)
  • Диэлектрическая прочность: 800VAC/1s/5mA
  • Условия эксплуатации: температура -20 до 40°C (опция -40 до 40°C); влажность 20% до 80% RH (без конденсации); высота менее 1000 м (при превышении указанных температуры или высоты требуется снижение нагрузки)
  • Класс защиты: IP54 (IP65 опция)
  • Артикул: CW180BLBT-28020-L6-H
