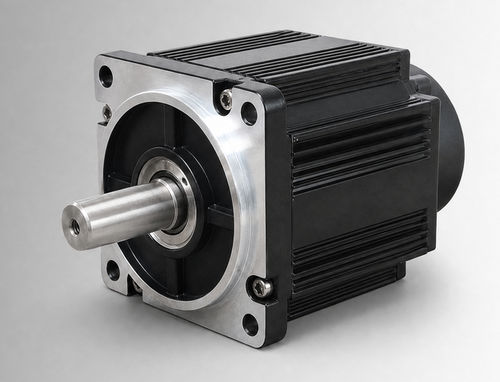

Бесщеточный двигатель CW110BLBT-06020-L5-H

DCBLDC72 В

Обзор продукта
CW110BLBT-06020-L5-H — бесколлекторный (BLDC) двигатель с корпусом 110 мм, номинальная мощность 1250 Вт, 72 VDC, номинальный момент 6 Н·м при 2000 об/мин. Предназначен для оценки OEM и системной интеграции в приводах электро-гидравлических насосов, мобильных рабочих функциях, проектах модернизации с щеточными двигателями, а также для компактного промышленного оборудования и вспомогательных приводов при подтверждении напряжения, нагрузки, режима работы, интерфейса установки и условий окружающей среды для проекта.

Ключевые характеристики

• Номинальная мощность: 1250 Вт
• Номинальное напряжение: 72 VDC
• Номинальный момент: 6 Н·м при 2000 об/мин
• Номинальный ток: 22±10% Arms
• Размер корпуса: 110 мм
• Степень защиты: IP54 (IP65 опция)

Электрические и механические характеристики
Номинальная мощность — 1250 Вт
Номинальное напряжение — 72 VDC
Номинальный момент — 6 Н·м
Номинальная скорость — 2000 об/мин
Номинальный ток — 22±10% Arms
Размер корпуса — 110 мм
Коэффициент момента — 0,27±10% N·m/A
Инертность ротора — 10,9±10% kg·m² × 10⁻⁴
Обратная Э.Д.С. (Back EMF) — 16,5±10% V/krpm
Индуктивность линии — не указана; допуск ±10%
Сопротивление линии — не указано; допуск ±10%
Длина корпуса (L) — 156 мм
Длина корпуса с тормозом (LB) — 193 мм
Вес — 6,36 / 8,47 кг
Элемент обратной связи (опция) — магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опция)
Сопротивление изоляции — DC 500 V, >20 MΩ (Класс F)
Диэлектрическая прочность — 800 VAC / 1 s / 5 mA
Рабочая среда — Температура: -20 до 40 °C (опция -40 до 40 °C); Влажность: 20% до 80% RH (без конденсации); высота до 1000 м (снижение ресурсов при превышении указанных температуры или высоты)
Класс защиты — IP54 (IP65 опция)
Номер детали — CW110BLBT-06020-L5-H

Механические и рабочие диаграммы
Механический чертеж: стандартная конструкция 110 мм (изображение).
Характеристики «момент-скорость»: график момент-скорость изделия (изображение).

Технические характеристики

• Номинальная мощность: 1250 Вт
• Номинальное напряжение: 72 VDC
• Номинальный момент: 6 Н·м
• Номинальная скорость: 2000 об/мин
• Номинальный ток: 22±10% Arms
• Размер корпуса: 110 мм
• Коэффициент момента: 0,27±10% N·m/A
• Инертность ротора: 10,9±10% kg·m² × 10⁻⁴
• Back EMF: 16,5±10% V/krpm
• Индуктивность линии: не указана; допуск ±10%
• Сопротивление линии: не указано; допуск ±10%
• Длина корпуса (L): 156 мм
• Длина корпуса с тормозом (LB): 193 мм
• Вес: 6,36 / 8,47 кг
• Элемент обратной связи (опция): магнитный Холл / Холл + инкрементальный энкодер 2500 линий (опция)
• Сопротивление изоляции: DC 500 V, >20 MΩ (Класс F)
• Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
• Рабочая среда: Температура -20 до 40 °C (опция -40 до 40 °C); Влажность 20% до 80% RH (без конденсации); высота до 1000 м (снижение параметров при превышении)
• Класс защиты: IP54 (IP65 опция)
• Номер детали: CW110BLBT-06020-L5-H
