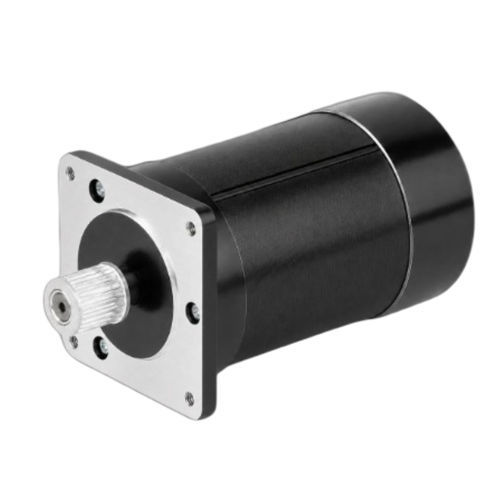

Бесщеточный двигатель CW57BLMA94-157L430-01

DC3-фазный48 В

Описание продукта
CW57BLMA94-157L430-01 — 3‑фазный бесщеточный двигатель постоянного тока в корпусе 57 мм (NEMA 23), предназначенный для промышленной автоматики, робототехники и прецизионного управления движением. Номинальная мощность 157 W, питание 48 ±10% VDC, номинальная скорость 750 об/мин.

Ключевые характеристики

• Номинальная мощность: 157 W
• Напряжение питания: 48 ±10% VDC
• Номинальный крутящий момент: 2 N·m при 750 об/мин
• Размер корпуса: 57 мм (NEMA 23)
• 3‑фазная бесщеточная конструкция для точной и плавной работы

Краткие технические данные
Номинальная мощность: 157 W
Номинальное напряжение: 48 ±10% VDC
Номинальная скорость: 750 об/мин
Номинальный момент: 2 N·m
Номинальный ток: TBD
Корпус: 57 мм (NEMA 23)
Передаточное отношение: 1:4
Вес: 2,0 kg

Технический паспорт
CW57BLMA94-157L430-01 (технический паспорт для этой модели доступен)

Электрические параметры

• Число полюсов: 4
• Фазы: 3
• Номинальное напряжение: 48 ±10% VDC
• Номинальная мощность: 157 W
• Номинальная скорость: 750 об/мин
• Номинальный момент: 2 N·m
• Номинальный ток: TBD
• Макс. скорость: 750 об/мин
• Макс. момент: 3 N·m
• Постоянная напряжения: 9,5 ±5% V/kRPM
• Сопротивление линии: 1,01 ±5% Ω (20°C)
• Индуктивность линии: 2,7 ±10% mH
• Сопротивление изоляции: 100 MΩ @ 500 VDC
• Класс изоляции: B (130°C)

Механика и характеристики работы
Для CW57BLMA94-157L430-01 предоставляются механические чертежи и кривая «крутящий момент — скорость» для упрощения интеграции, монтажа и оценки производительности. Типичные области применения: сервоприводы, коллаборативные роботы и автоматические системы перемещения.

Технические характеристики

• Модель / Номер детали: CW57BLMA94-157L430-01
• Корпус: 57 мм (NEMA 23)
• Номинальная мощность: 157 W
• Номинальное напряжение: 48 ±10% VDC
• Номинальная скорость: 750 об/мин
• Номинальный момент: 2 N·m
• Макс. момент: 3 N·m
• Номинальный ток: TBD
• Число полюсов: 4
• Фазы: 3
• Постоянная напряжения: 9,5 ±5% V/kRPM
• Сопротивление линии: 1,01 ±5% Ω (20°C)
• Индуктивность линии: 2,7 ±10% mH
• Сопротивление изоляции: 100 MΩ @ 500 VDC
• Класс изоляции: B (130°C)
• Вес: 2,0 kg
• Передаточное отношение: 1:4
