Бесщеточный двигатель CW57BLMA94-135L230-00
DC3-фазный24 В

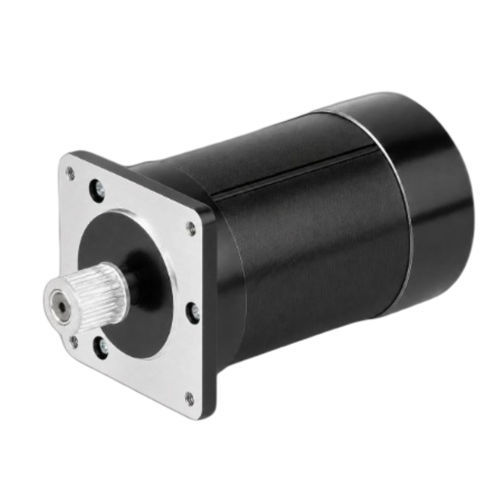

Бесщеточный двигатель - CW57BLMA94-135L230-00 - NEOTON MOTOR - DC / 3-фазный / 24 В
Бесщеточный двигатель - CW57BLMA94-135L230-00 - NEOTON MOTOR - DC / 3-фазный / 24 В
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
DC, 3-фазный, бесщеточный
Напряжение
24 В
Конструкция
NEMA 23
Применение
для промышленного применения, для робототехники, для приводной системы
Мощность

0,14 kW
(0,19 hp)

Интенсивность

7,5 A

Момент

МАКС.: 0,86 Nm
(0,634303 ft.lb)

МИН.: 0,43 Nm
(0,317152 ft.lb)

Скорость вращения

МАКС.: 3 500 rpm
(21 991,1486 rad.min-1)

МИН.: 3 000 rpm
(18 849,5559 rad.min-1)

Диаметр

57 mm
(2,24 in)

Описание

Обзор продукта
CW57BLMA94-135L230-00 — это 57 мм (NEMA 23) 3-фазный бесщеточный двигатель постоянного тока (BLDC) с номинальной мощностью 135 Вт. Разработан для промышленной автоматизации, робототехники и прецизионного управления движением; работает от питания 24 ±10% VDC и оптимизирован для непрерывной работы при 3000 RPM. Двигатель имеет 4-полюсную конструкцию и компактный 57 мм корпус для установки в ограниченных пространствах.

Ключевые характеристики
  • Номинальная мощность: 135 W
  • Напряжение питания: 24 ±10% VDC
  • Номинальный момент: 0,43 Nm при 3000 RPM
  • Размер корпуса: 57 mm (NEMA 23)
  • 3-фазная бесщеточная конструкция

Краткие характеристики
  • Номинальная мощность: 135 W
  • Номинальное напряжение: 24 ±10% VDC
  • Номинальная скорость: 3000 RPM
  • Номинальный момент: 0,43 Nm
  • Номинальный ток: 7,5 A
  • Размер корпуса: 57 mm (NEMA 23)

Электрические характеристики
Число полюсов: 4
Фазы: 3
Номинальное напряжение: 24 ±10% VDC
Номинальная мощность: 135 W
Номинальная скорость: 3000 RPM
Номинальный момент: 0,43 Nm
Номинальный ток: 7,5 A
Макс. скорость: 3500 RPM
Макс. момент: 0,86 Nm
Постоянная напряжения: 4.1 ±5% V/kRPM
Сопротивление линии: 0.236 ±5% Ω (20°C)
Индуктивность линии: 0.67 ±10% mH
Сопротивление изоляции: 100 MΩ @ 500 VDC
Класс изоляции: B (130°C)
Вес: 1 kg
Размер корпуса: 57 mm (NEMA 23)
Номер детали: CW57BLMA94-135L230-00

Механика и характеристики
Механические чертежи и кривая «момент-скорость» для серии BLDC 57 мм доступны для помощи при монтаже, проверке размеров и оценке работы.

Технические данные
  • Модель / Номер детали: CW57BLMA94-135L230-00
  • Серия: 57BLMA Series
  • Размер корпуса: 57 mm (NEMA 23)
  • Номинальная мощность: 135 W
  • Номинальное напряжение: 24 ±10% VDC
  • Номинальная скорость: 3000 RPM
  • Номинальный момент: 0,43 Nm
  • Номинальный ток: 7,5 A
  • Макс. скорость: 3500 RPM
  • Макс. момент: 0,86 Nm
  • Постоянная напряжения: 4.1 ±5% V/kRPM
  • Сопротивление линии: 0.236 ±5% Ω (20°C)
  • Индуктивность линии: 0.67 ±10% mH
  • Сопротивление изоляции: 100 MΩ @ 500 VDC
  • Класс изоляции: B (130°C)
  • Число полюсов: 4
  • Фазы: 3
  • Вес: 1 kg
