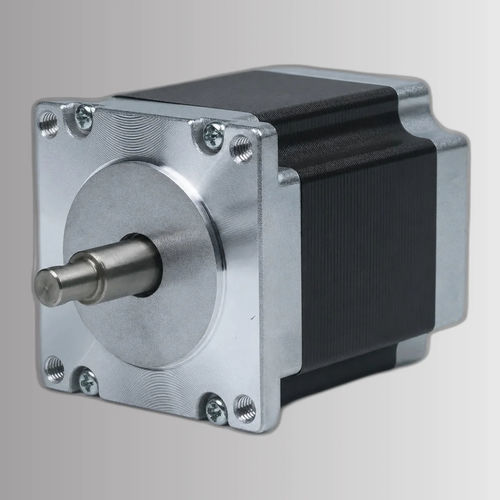

Бесщеточный двигатель CW60BLBC97-250L440-00

DCтрехфазовыйBLDC

Обзор продукта
CW60BLBC97-250L440-00 — это 3-фазный бесщёточный двигатель постоянного тока с рамой 60 мм (NEMA 24), мощностью 250 W, предназначенный для промышленной автоматизации, робототехники и прецизионного управления движением. Типовая номинальная скорость — 4000 об/мин, компактный корпус 60 мм, доступна опция с тормозом.

Ключевые характеристики

• Номинальная мощность: 250 W
• Номинальное напряжение: 48 ±10% VDC
• Номинальный момент: 0,6 N·m при 4000 об/мин
• Размер корпуса: 60 mm (NEMA 24)
• 3-фазная бесщёточная конструкция для плавной и малотребовательной к обслуживанию работы

Краткие характеристики

• Номинальная мощность: 250 W
• Номинальное напряжение: 48 ±10% VDC
• Номинальная скорость: 4000 RPM
• Номинальный момент: 0,6 N·m
• Номинальный ток: 7 A
• Размер корпуса: 60 mm (NEMA 24)
• Артикул: CW60BLBC97-250L440-00

Электрические характеристики
Число полюсов: 8
Фазы: 3
Номинальное напряжение: 48 ±10% VDC
Номинальная мощность: 250 W
Номинальная скорость: 4000 RPM
Номинальный момент: 0,6 N·m
Номинальный ток: 7 A
Макс. скорость: 4500 RPM
Макс. момент: 1,2 N·m
Коэффициент напряжения: 7,2 ±5% V/kRPM
Сопротивление линии: 0,3 ±5% Ω (20°C)
Индуктивность линии: 0,4 ±10% mH
Сопротивление изоляции: 100 MΩ (500 VDC)
Класс изоляции: B (130°C)
Вес: 2,3 kg
Напряжение тормоза: 24 ±10% VDC
Ток тормоза: 1,5 N·m
Размер корпуса: 60 mm (NEMA 24)
Артикул: CW60BLBC97-250L440-00

Чертежи и характеристики
Механические чертежи и кривая «крутящий момент — скорость» для серии 60 мм BLDC доступны для помощи при монтаже, интеграции и подборе по характеристикам.

Применения

• Промышленная автоматизация и конвейеры
• Робототехника и коботы
• Системы прецизионного позиционирования
• Мелкие станки и испытательные стенды
