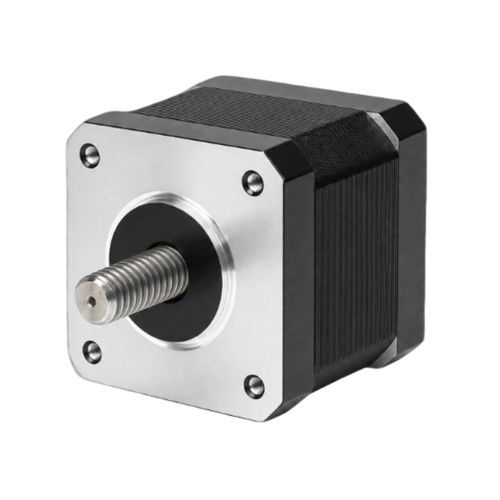

Двигатель DC CW42BLB38-26L240-02

3-фазныйBLDC24 В

Обзор продукта
CW42BLB38-26L240-02 — 3‑фазный бесщёточный двигатель постоянного тока в корпусе 42 мм (NEMA 17). Номинальная мощность 26 W при питании 24 ±10% VDC, номинальная скорость 4000 об/мин, номинальный момент 0,063 Нм. Предназначен для промышленной автоматизации, робототехники и прецизионного позиционирования.

Ключевые характеристики

• Номинальная мощность: 26 W
• Питание: 24 ±10% VDC
• Номинальный момент: 0,063 Нм при 4000 об/мин
• Размер корпуса: 42 мм (NEMA 17)
• 3‑фазная бесщёточная конструкция, 8 полюсов
• Макс. скорость: 4800 об/мин; макс. момент: 0,2 Нм
• Номинальный ток: 1,5 A; масса: 0,3 kg

Электрические характеристики

• Номер детали: CW42BLB38-26L240-02
• Номинальная мощность: 26 W
• Номинальное напряжение: 24 ±10% VDC
• Номинальная скорость: 4000 об/мин
• Номинальный момент: 0,063 Нм
• Номинальный ток: 1,5 A
• Макс. скорость: 4800 об/мин
• Макс. момент: 0,2 Нм
• Константа напряжения: 3,4 ±5% V/kRPM
• Сопротивление линии: 1,5 ±5% Ω (20°C)
• Индуктивность линии: 0,9 ±10% mH
• Сопротивление изоляции: 100 MΩ @ 500 VDC
• Класс изоляции: B (130°C)
• Полюсов: 8; Фаз: 3
• Масса: 0,3 kg

Механика и характеристики
Для модели CW42BLB38-26L240-02 доступны механический чертеж и кривая «момент‑скорость». Обычное крепление — фланец NEMA 17, стандартные варианты вала. Смотрите datasheet для размеров вала, разъёмов и термических/эксплуатационных ограничений.

Применения

• Промышленная автоматизация и сборочные линии
• Коллаборативная и промышленная робототехника
• Системы прецизионного позиционирования и управления движением
• Небольшие приводы для упаковки и конвейеров

Информация для заказа
При заказе указывайте номер детали CW42BLB38-26L240-02 и согласовывайте с поставщиком параметры питания, тип разъёма и опции вала.
