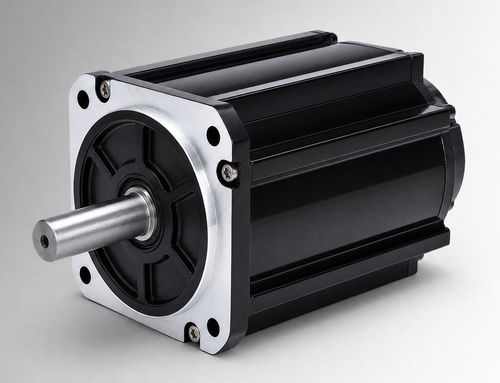

Бесщеточный двигатель CW130BLBT-05020-L3-H

DCBLDC48 В

Обзор продукта
CW130BLBT-05020-L3-H — бесщёточный DC-двигатель с рамой 130 мм, номинальная мощность 1050 Вт, 48VDC, номинальный крутящий момент 5 Н·м, 2000 об/мин. Предназначен для оценки OEM и системной интеграции в приводах электро-гидравлических насосов, мобильных рабочих функциях и проектах модернизации с щёточных двигателей; может использоваться для оценки компактного промышленного оборудования и вспомогательных приводов при подтверждённых напряжении, нагрузке, режиме работы, интерфейсе установки и условиях окружающей среды для проекта.

Основные характеристики

• Номинальная мощность 1050 Вт
• Номинальное напряжение 48VDC
• Номинальный крутящий момент 5 Н·м при 2000 об/мин
• Номинальный ток 26±10% Arms

Краткие параметры

• Номинальная мощность: 1050 Вт
• Номинальное напряжение: 48VDC
• Номинальный крутящий момент: 5 Н·м
• Номинальная скорость: 2000 об/мин
• Номинальный ток: 26±10% Arms
• Размер корпуса: 130 мм

Электрические и механические характеристики
Параметр : Значение
Номинальная мощность : 1050 Вт
Номинальное напряжение : 48VDC
Номинальный крутящий момент : 5 Н·м
Номинальная скорость : 2000 об/мин
Номинальный ток : 26±10% Arms
Размер корпуса : 130 мм
Коэффициент момента : 0.18±10% N·m/A
Инерция ротора : 12±10% kg·m² × 10⁻⁴
Обратная ЭДС : 11.2±10% V/krpm
Индуктивность линии : 0.212±10% mH
Сопротивление линии : 0.052±10% Ω
Длина корпуса (L) : 119 мм
Длина с тормозом (LB) : 166 мм
Вес : 6 кг (без тормоза) / 7.8 кг (с тормозом)
Элемент обратной связи (опция) : Магнитный холл / Холл + инкрементальный энкодер 2500 линий (опционально)
Сопротивление изоляции : DC500V, >20 MΩ (класс F)
Диэлектрическая прочность : 800VAC/1s/5mA
Рабочая среда : Температура -20 до 40°C (опц. -40 до 40°C); Влажность 20%–80% RH (без конденсата); высота ниже 1000 м (необходимо снижение при превышении указанных температурных или высотных диапазонов)
Класс защиты : IP54 (IP65 опционально)
Номер детали : CW130BLBT-05020-L3-H

Механические чертежи и характеристики производительности
Доступны механические чертежи для стандартной конструкции 130 мм и конструкции 130 мм с вентиляторным охлаждением. Для справки по производительности предоставлена диаграмма «крутящий момент — скорость».

Технические характеристики

• Модель / Номер детали: CW130BLBT-05020-L3-H
• Размер корпуса: 130 мм
• Номинальная мощность: 1050 Вт
• Номинальное напряжение: 48VDC
• Номинальный крутящий момент: 5 Н·м
• Номинальная скорость: 2000 об/мин
• Номинальный ток: 26±10% Arms
• Коэффициент момента: 0.18±10% N·m/A
• Инерция ротора: 12±10% ×10⁻⁴ kg·m²
• Back EMF: 11.2±10% V/krpm
• Индуктивность линии: 0.212±10% mH
• Сопротивление линии: 0.052±10% Ω
• Длина корпуса (L): 119 мм
• Длина с тормозом (LB): 166 мм
• Вес: 6 кг (без тормоза) / 7.8 кг (с тормозом)
• Опции обратной связи: Магнитный холл; Холл + инкрементальный энкодер 2500 линий (опционально)
• Изоляция: DC500V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800VAC/1s/5mA
• Рабочие условия: -20 до 40°C (опц. -40 до 40°C); влажность 20–80% RH без конденсации; высота ниже 1000 м
• Класс защиты: IP54 (IP65 опционально)
