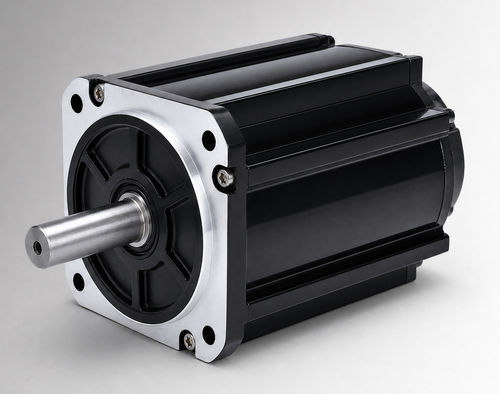

Бесщеточный двигатель CW130BLBT-05030-L9-H

BLDC144 Вс тормозом

Обзор продукта
CW130BLBT-05030-L9-H — бесщеточный DC (BLDC) двигатель с рамой 130 мм, номинальная мощность 1550 W и номинальное напряжение 144 VDC. Обеспечивает 5 Н·м при 3000 об/мин и предназначен для интеграции OEM и систем в приводах электро-гидравлических насосов, мобильных рабочих функциях и для модернизации щеточных DC-приводов. Рекомендуется оценивать пригодность после определения напряжения, нагрузки, режима работы, интерфейса установки и условий окружающей среды.

Ключевые характеристики

• Номинальная мощность 1550 W
• Номинальное напряжение 144 VDC
• Номинальный момент 5 Н·м при 3000 об/мин
• Номинальный ток 12,5±10% Arms

Технические характеристики

• Номинальная мощность — 1550 W
• Номинальное напряжение — 144VDC
• Номинальный момент — 5 Н·м
• Номинальная скорость — 3000 об/мин
• Номинальный ток — 12,5±10% Arms
• Размер рамы — 130 мм
• Постоянная момента — 0,39±10% Н·м/A
• Инерция ротора — 12±10% kg·m² × 10⁻⁴
• Обратная ЭДС — 24±10% V/krpm
• Индуктивность линии — не указана; допуск ±10%
• Сопротивление линии — не указано; допуск ±10%
• Длина корпуса (L) — 119 мм
• Длина корпуса с тормозом (LB) — 166 мм
• Вес — 6 / 7,8 кг (без / с тормозом)
• Элемент обратной связи (опция) — магнитный Холл; Холл + инкрементальный энкодер 2500 линий (опционально)
• Сопротивление изоляции — DC500V, >20 MΩ (класс F)
• Диэлектрическая прочность — 800VAC / 1s / 5mA
• Рабочая среда — температура -20 до 40°C (опция -40 до 40°C); влажность 20%–80% RH (без конденсации); высота ниже 1000 м (при превышении — понижение нагрузки)
• Класс защиты — IP54 (IP65 опционально)
• Номер детали — CW130BLBT-05030-L9-H

Опции и механические детали

• Рама: 130 мм стандартная; доступна версия с вентиляторным охлаждением
• Механические длины: L = 119 мм, LB (с тормозом) = 166 мм
• Вес: 6 кг (стандарт) / 7,8 кг (с тормозом)
• Опции обратной связи: магнитный Холл или Холл + инкрементальный энкодер 2500 линий
• Опции защиты и среды: обновление до IP65 и квалификация для -40°C доступны
• Механические чертежи и кривые момент-скорость доступны для интеграции

Области применения

• Приводы электро-гидравлических насосов
• Мобильное оборудование и автомобильные рабочие функции
• Проекты модернизации щеточных DC-двигателей
• Компактное промышленное оборудование и вспомогательные приводы
