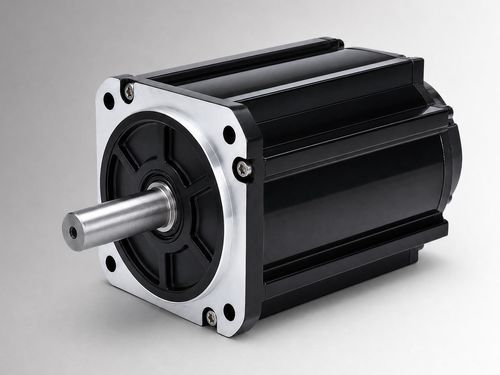

Бесщеточный двигатель CW130BLBT-05030-L1-H

DCс постоянным токомBLDC

Обзор
CW130BLBT-05030-L1-H — это бесщеточный двигатель постоянного тока с рамой 130 мм, номинальная мощность 1550 W, 24 VDC, номинальный момент 5 N·m при 3000 rpm. Предназначен для оценки OEM и интеграции в системы в приводах электро-гидравлических насосов, мобильных рабочих функциях и проектах по модернизации с щеточными DC. Может также рассматриваться для компактного промышленного оборудования и вспомогательных приводов при подтверждении напряжения, нагрузки, режима работы, интерфейса установки и условий окружающей среды проекта.

Ключевые особенности

• Номинальная мощность 1550 W
• Номинальное напряжение 24 VDC
• Номинальный момент 5 N·m при 3000 rpm
• Номинальный ток 76±10% Arms

Электрические и механические характеристики

• Номинальная мощность: 1550 W
• Номинальное напряжение: 24 VDC
• Номинальный момент: 5 N·m
• Номинальная скорость: 3000 rpm
• Номинальный ток: 76±10% Arms
• Размер рамы: 130 mm
• Постоянная момента: 0,06±10% N·m/A
• Инерция ротора: 12±10% kg·m² × 10⁻⁴
• Обратная ЭДС: 3,9±10% V/krpm
• Индуктивность линии: 0,027±10% mH
• Сопротивление линии: 0,014±10% Ω
• Длина корпуса (L): 119 mm; Длина корпуса с тормозом (LB): 166 mm
• Масса: 6 / 7,8 kg

Технические характеристики

• Элемент обратной связи (опция): магнитный Hall или Hall + инкрементальный энкодер 2500 линий
• Сопротивление изоляции: DC 500 V, >20 MΩ (класс F)
• Диэлектрическая прочность: 800 VAC / 1 s / 5 mA
• Рабочая среда: температура -20 до 40 °C (опционально -40 до 40 °C); влажность 20–80% RH (без конденсации); высота до 1000 м (снижение параметров выше)
• Класс защиты: IP54 (IP65 опционально)
• Артикул: CW130BLBT-05030-L1-H
